Beschrijving

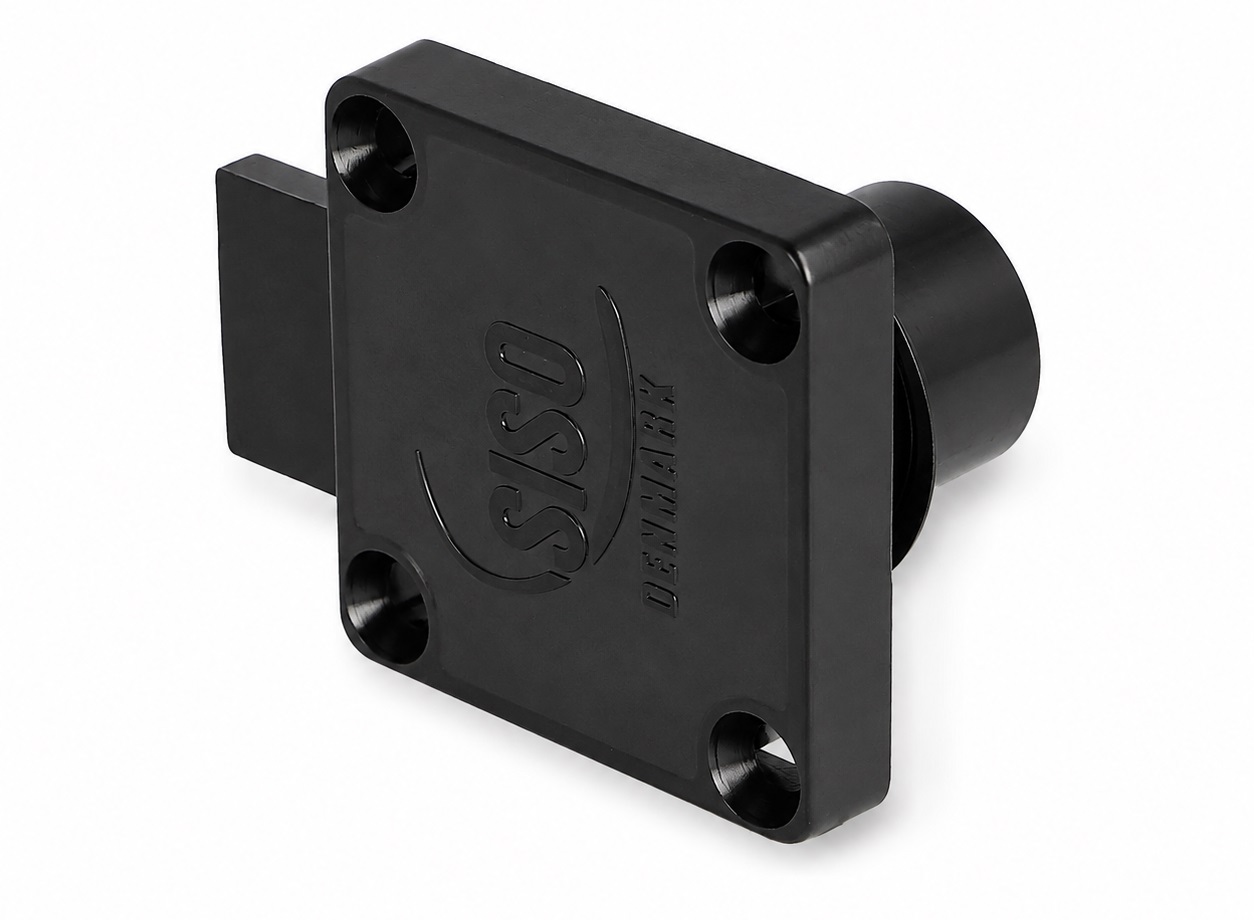

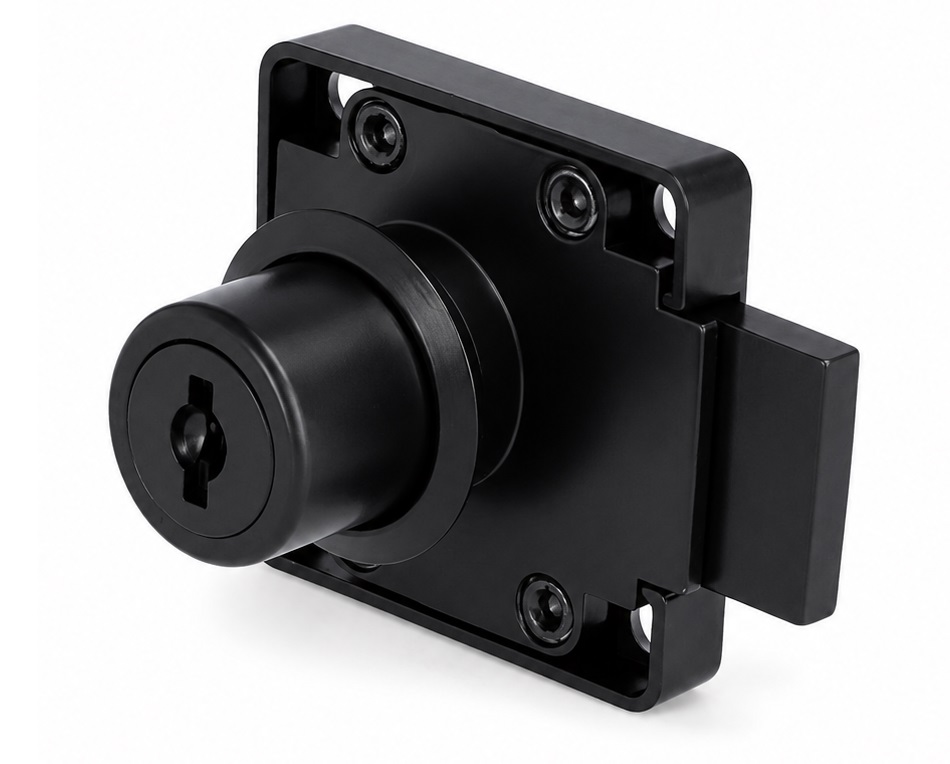

Hoogwaardige, robuuste boxslot, gemaakt van massief gegoten zink, oppervlak: zwart, 14.01.062-5, diameter: ⌀19 mm (3/4″), versie: linkshandige afsluiting
Toepassing:
Robuust schroefslot voor kastdeuren, meubeldeuren, kantoorkasten, archiefkasten en nog veel meer.
Ontwerp: linkshand-sluitend. Linkssluitend betekent dat de meubelscharnieren aan de linkerkant van de deur zitten en de deurklink en het slot aan de rechterkant (uitzicht op de gesloten deur van buitenaf).
Het schroefslot 14.01.062-5 wordt gebruikt voor het betrouwbaar vergrendelen van meubeldeuren en kastdeuren van hout of houtgebaseerde materialen.
De linkssluitende versie is speciaal ontworpen voor linksscharnierende deuren en maakt daardoor een goed uitgelijnde vergrendeling mogelijk. De cilinder met ⌀19 mm (3/4″) en 22 mm (55/64″) lengtes maakt compacte installatie mogelijk en is geschikt voor talrijke typische meubelconstructies.
De D20-variant met dezelfde sleutel maakt het mogelijk om dezelfde sleutel te gebruiken voor meerdere passend gecodeerde sloten, waardoor de bediening van grotere meubelsystemen wordt vereenvoudigd.
De compacte 40 x 40 mm (1-37/64″) slotbehuizing vereist weinig montageruimte aan de binnenkant van de meubeldeur.
De hoogwaardige schroefsloten 14.01.062-5 zijn onder andere perfect voor:
- Houten kasten
- Dressoirs
- Opslagmeubels
- Kastdeuren
- Meubels deuren
- Kantoorkasten
- Archiefkasten
Technische details:
- Uitvoering: linksdraaiend
- Gewicht: 96 g
- Diameter: ⌀19 mm (3/4″)
- Verkrijgbaar in 2 kleuren: nikkelgeplateerd en zwart, in 2 versies: links- en rechtshand, en in 2 types: gelijk gekeyed en verschillend keyed
- Eenvoudige installatie, stabiel
- Gelijk gesleuteld D20
- Cilinder ⌀19 mm (3/4″)
- Backset 25 mm (63/64″)
- Compacte behuizing 40 x 40 mm (1-37/64″)
- Vier bevestigingsgaten ⌀4,3 mm
- Gatafstand 30,7 x 30,7 mm (1-13/64″)
- Sluitingsbreedte 20 mm (25/32″)
- Schroefmontage
- Mechanische vergrendeling
- Geschikt voor houten meubels
- Zwart
- Zamak, zinkgietgieten
- Hoge merkkwaliteit van UMAXO®
Oppervlakte:
- Zwart
- Zwarte afwerkingen stralen een tijdloze elegantie uit en kunnen helpen om een kamer er luxueuzer en stijlvoller uit te laten zien
- Hoewel interieurstijlen kunnen veranderen, blijft zwart altijd een veilige keuze die gemakkelijk kan worden aangepast aan nieuwe trends
- Zwarte afwerkingen kunnen in verschillende kamers worden gebruikt, of het nu de keuken, woonkamer of kantoor is
Montage:
- De bevestiging gebeurt met versenkte houtschroeven ⌀3,5 tot ⌀4 mm, lengte: 15 tot 16 mm (niet inbegrepen)
- Eerst moet de positie van het slot aan de binnenkant van de linker meubeldeur worden bepaald met behulp van de terugslag van 25 mm (63/64″)
- Daarna moet er een geschikt doorgang worden gemaakt voor de ⌀19 mm (3/4″) cilinder
- Het boxslot wordt door het gat met de cilinder geleid en uitgelijnd met de vier bevestigingsgaten aan de binnenkant van de deur
- Het slot wordt vervolgens vastgezet met vier geschikte verzonken houten schroeven

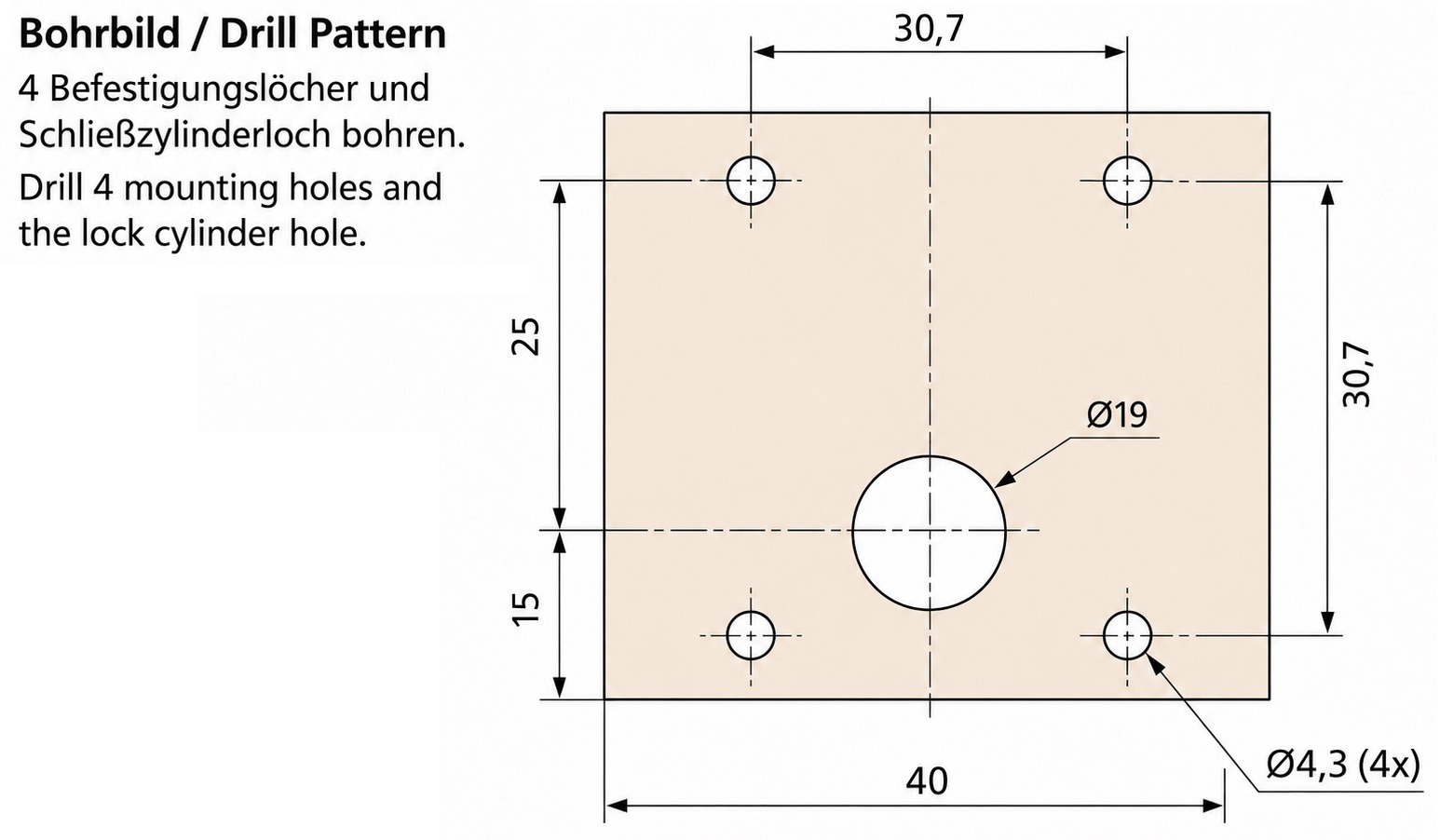

- De bijpassende sluitplaat of tegenhanger is zo op het meubellichaam geplaatst dat de 20 mm (25/32″) brede bout zonder versteviging kan ingrijpen bij het vergrendelen (voor meer details, zie montagetekening)
De afmetingen:
- Behuizing: 40 x 40 mm (1-37/64″)
- Cilinderdiameter: ⌀19 mm (3/4″)
- Cilinderlengte: 22 mm (55/64″)
- Doornmaat: 25 mm (63/64″)
- Montagegatafstand horizontaal en verticaal: 30,7 mm (1-13/64″)
- Bevestigingsgaten: ⌀4,3 mm
- Sluitbreedte: 20 mm (25/32″)
- Sluitoverhang: 9 mm
- Stangdikte: 3,7 mm (9/64″)

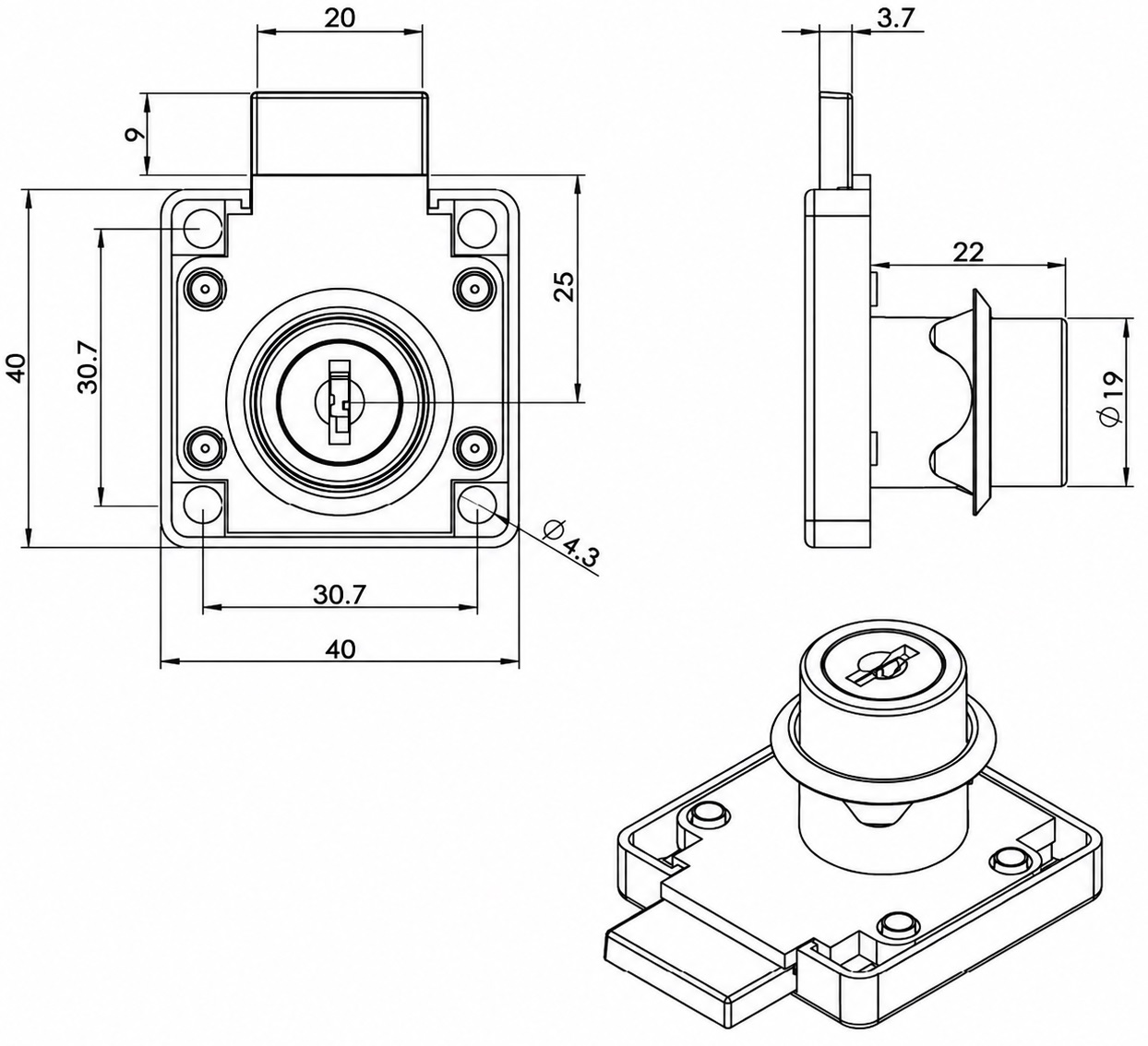

Voor meer afmetingen en details , zie technische tekening.
Materiaal:
- De schroefsloten 14.01.062-5 zijn gemaakt van massief gegoten zink
- Industriële en meubelstukken van zamak bieden een hoogwaardige uitstraling en gevoel die duurzaam en waardevol zijn
- Door hun hoge stabiliteit en corrosiebestendigheid blijven ze betrouwbaar en roestvrij, zelfs bij dagelijks gebruik
Bij de levering inbegrepen:

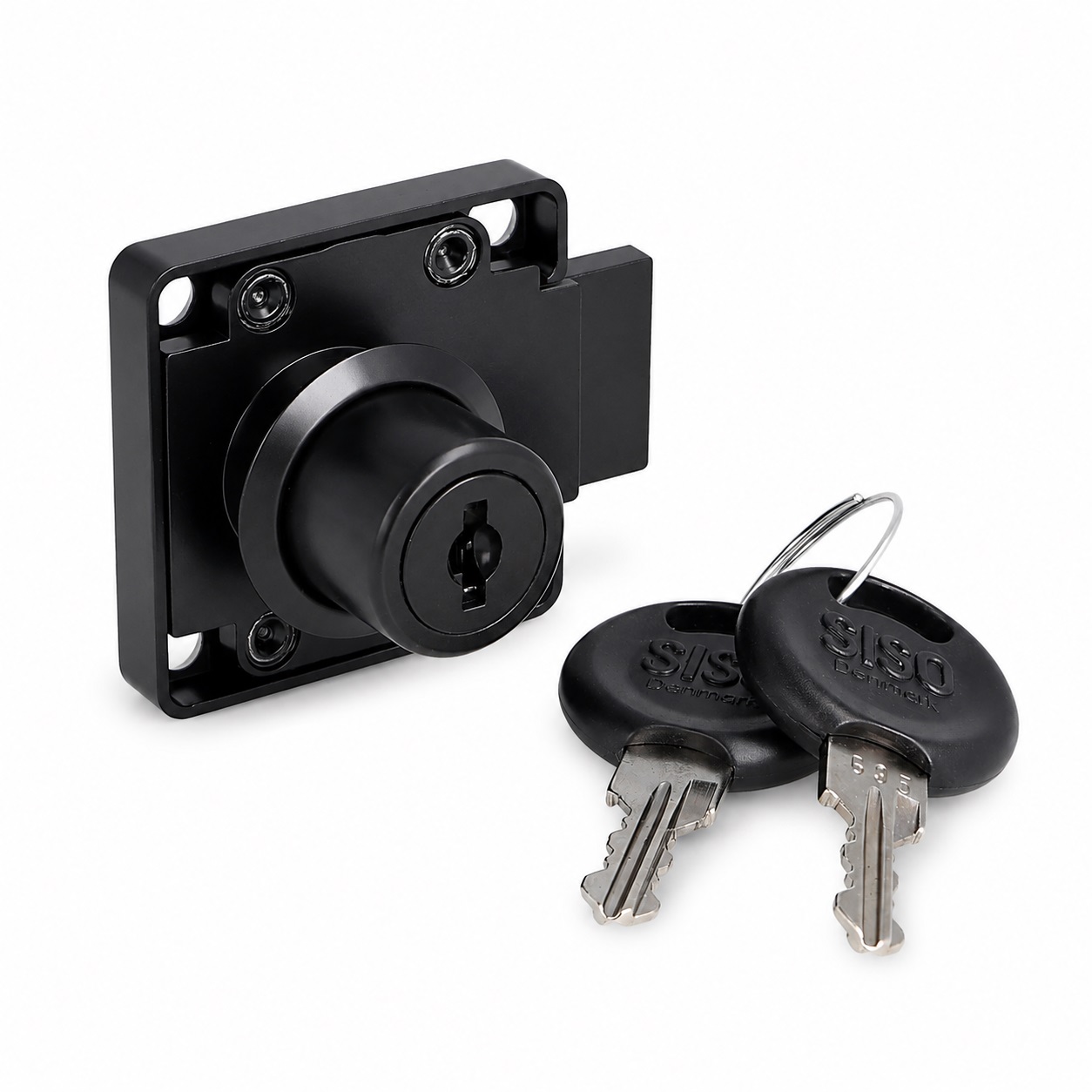

- 1 stuk schroefvergrendeling 14.01.062-5 gemaakt van massief gegoten zink, zwart, 19 mm (3/4″), versie: linkshandige sluiting
- 2 pcs-sleutels met zwart plastic handvat
- Dit item bevat geen montageschroeven
Aanvullende informatie:
Artikelnummers van de fabrikant:
- Artikel-ID: 14.01.062-5
- GTIN-nummer (EAN, UPC): 5704866504942
Fabrikant: SISO Denemarken
