Beschrijving

2-delige hoogwaardige schroefscharnier, gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301), oppervlak: glanzend gepolijst, B-1059-2 (10658), maat: 76 mm (2-63/64″), laadcapaciteit: 10 kg (22 lbs)

Toepassing:

Robuust plat scharnier voor machinedeuren, huisdeuren, onderhoudsluiken en nog veel meer.

Het B-1059-2 (10658) schroefscharnier verbindt deuren of kleppen met een carrosserie of frame en maakt gemakkelijke, permanente rotatiebeweging mogelijk.



Het vlakke ontwerp is bijzonder geschikt voor schroefapplicaties op behuizingen, machinekappen en kasten.

SUS304 roestvrij staal biedt een goede corrosiebestendigheid, waardoor het scharnier geschikt is voor vochtige of veeleisendere omgevingen.

Het gepolijste oppervlak zorgt voor een schone, hoogwaardige uitstraling en maakt het schoonmaken eenvoudiger.

6 verzonken gaten maken een stabiele bevestiging mogelijk, waarbij de schroefkoppen grotendeels gelijk met de scharnierbladen kunnen liggen.

Bij het gebruik van twee scharnieren verticaal is het referentiegewicht van de deur tot 10 kg (22 lbs) voor een deurgrootte van 800 mm (31-1/2″) x 400 mm (15-3/4″).

De hoogwaardige platte scharnieren van B-1059-2 zijn onder andere perfect voor:

• Machinekappen
• Roestvrijstalen behuizing
• Besturingskasten
• Apparaatflaps
• Kastdeuren
• Machinedeuren
• Omhulseldeuren
• Onderhoudsluiken

Technische details:

• Gewicht: 40 g (voor 2 stukken: 80 g)
• Laadvermogen (draagvermogen): 10 kg (22 lbs) – voor 2 stukken
• Maat: 76 mm (2-63/64″)

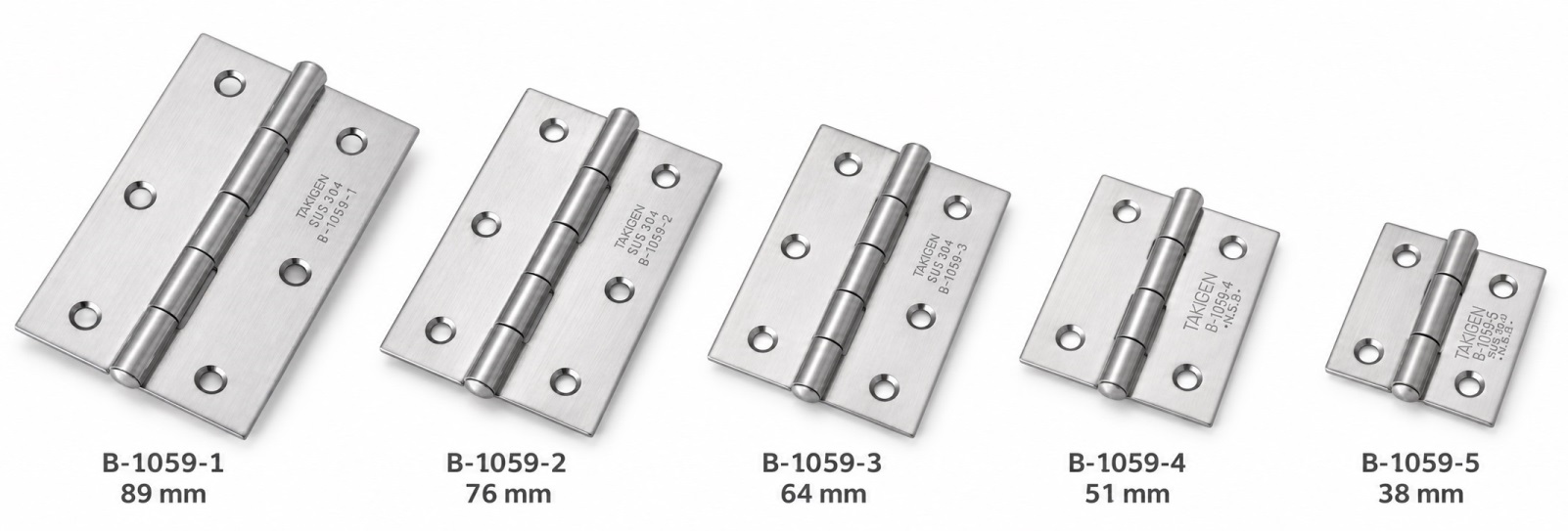

• Verkrijgbaar in 5 maten: 38 mm, 51 mm, 64 mm, 76 mm en 89 mm
• Eenvoudige installatie, stabiel
• Materiaaldikte 1 mm (3/64″)
• 6 verzonken montagegaten
• Montagegaten met ⌀4,5 mm
• Verzinker met ⌀6 mm
• ⌀4,5 mm scharnierpen
• Scharnierrol met ⌀6 mm buitendiameter
• Vijf gezamenlijke segmenten
• Referentiedeur voor gewichtsspecificatie: 800 mm (31-1/2″) x 400 mm (15-3/4″)
• Geschikt voor verschillende deur- en kleptoepassingen
• Glanzend gepolijst
• Weerbestendig, roestvrij of corrosiebestendig
• Hoge merkkwaliteit van TAKIGEN®

Oppervlakte:

• Glanzend gepolijst
• Glanzende, gepolijste oppervlakken op meubelstukken en onderdelen verbeteren de esthetiek en geven ze een hoogwaardige, elegante uitstraling
• Bovendien maakt het gladde oppervlak het schoonmaken gemakkelijker en zorgt het voor minder hechting van vuil en vuil

Montage:

• De bevestiging gebeurt met 6 x verzonken schroeven van roestvrij staal V2A, ca. ⌀3,5 mm (niet inbegrepen)
• Het platte scharnier heeft 6 bevestigingsgaten met verzinking
• Het platte scharnier wordt eerst uitgelijnd met de deur of flap en het kozijn in de gewenste positie
• De 6 bevestigingspunten zijn gemarkeerd volgens het gatpatroon en, afhankelijk van het gebruikte materiaal, voorgeboord of voorzien van schroefdraad
• Het scharnier wordt vervolgens bevestigd met geschikte verzinkbare schroeven
• Voor een visueel schone installatie moeten de schroefkoppen zo vlak mogelijk in de versenken liggen
• Voor het definitieve aandraaien moet worden gecontroleerd of de deur of de klep vrij en zonder versteviging kan worden verplaatst

De afmetingen:

• Lengte: 76 mm (2-63/64″)
• Breedte: 45,5 mm (1-51/64″)
• Materiaaldikte: 1 mm (3/64″)
• Gatpatroon: 56 mm (2-13/64″)
• Aantal gewrichtssegmenten: 5

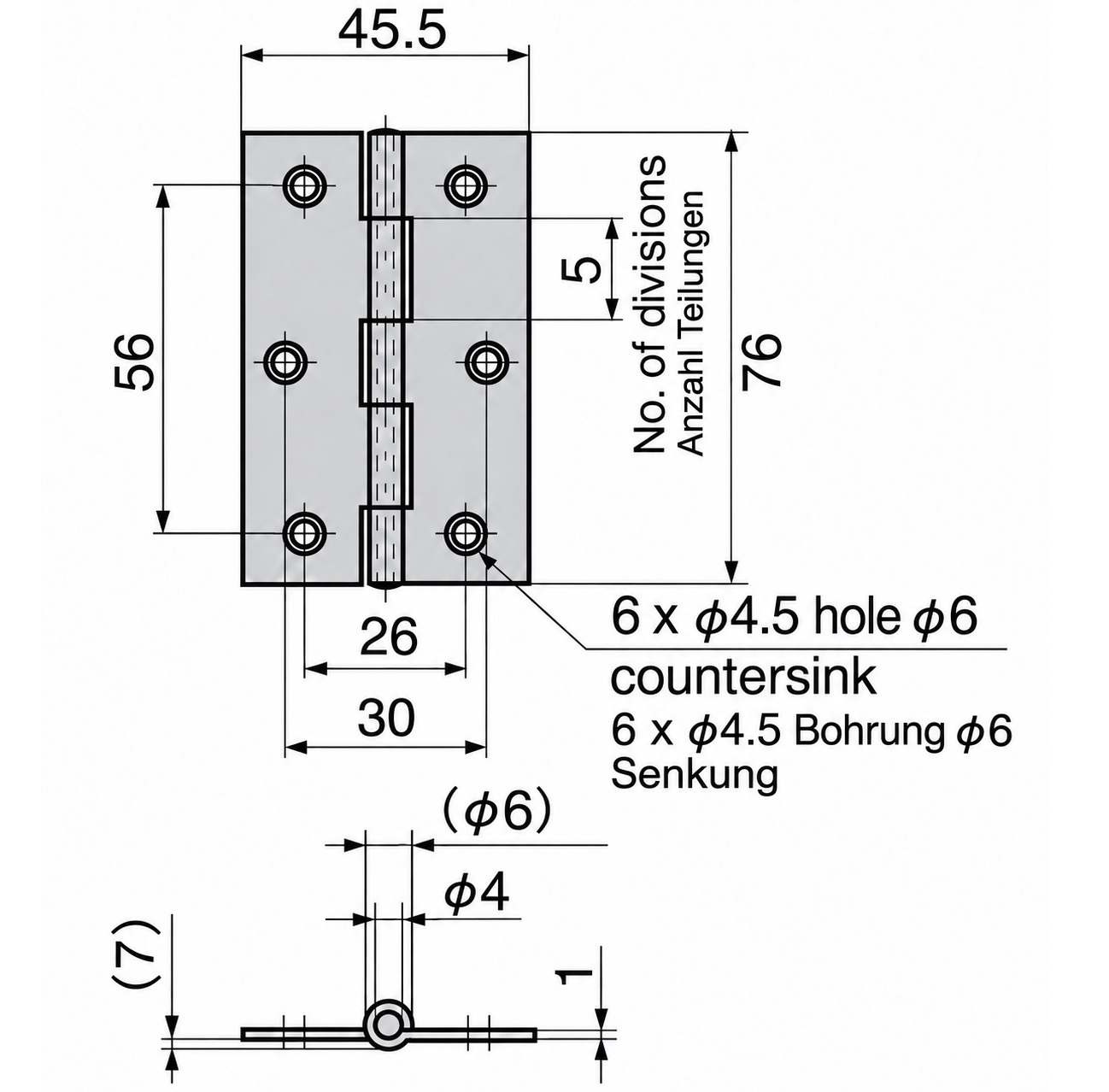

Voor meer afmetingen en details , zie technische tekening.

Materiaal:

• De platte scharnieren B-1059-2 zijn gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301)
• SUS304 roestvrij staal wordt gekenmerkt door zijn hoge corrosiebestendigheid en duurzaamheid, wat het ideaal maakt voor gebruik in veeleisende omgevingen
• Daarnaast biedt het een aantrekkelijke interface die zowel modern als eenvoudig te onderhouden is

Bij de levering inbegrepen:

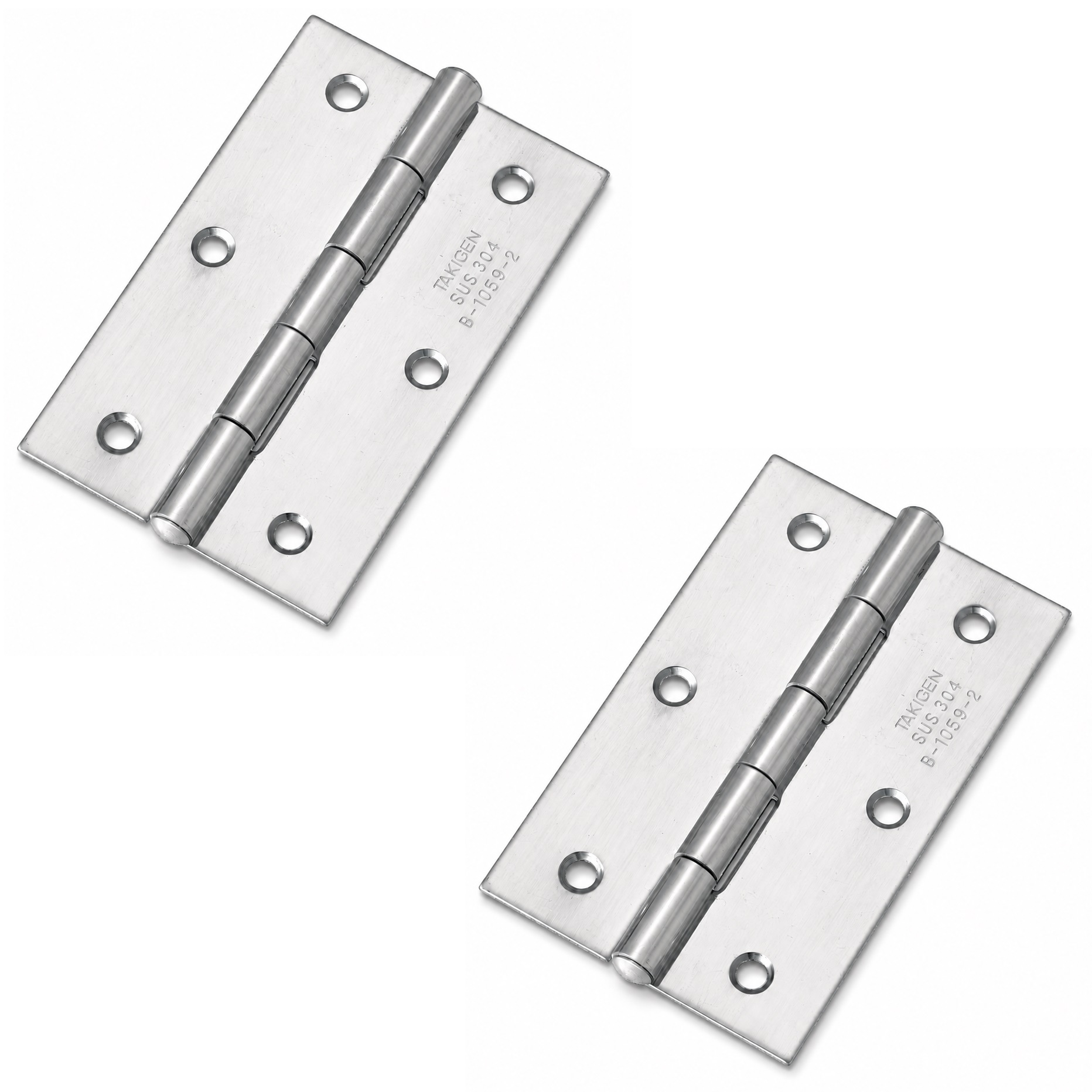

• 2 stuks platte scharnier B-1059-2 (10658) gemaakt van massief roestvrij staal SUS304, glanzend gepolijst, 76 mm (2-63/64″)
• Dit item bevat geen montageschroeven

Artikelnummers van de fabrikant:

• Artikel-ID: 10658
• Artikelnummer: B-1059-2

Fabrikant: TAKIGEN (Japan)
