Beschrijving

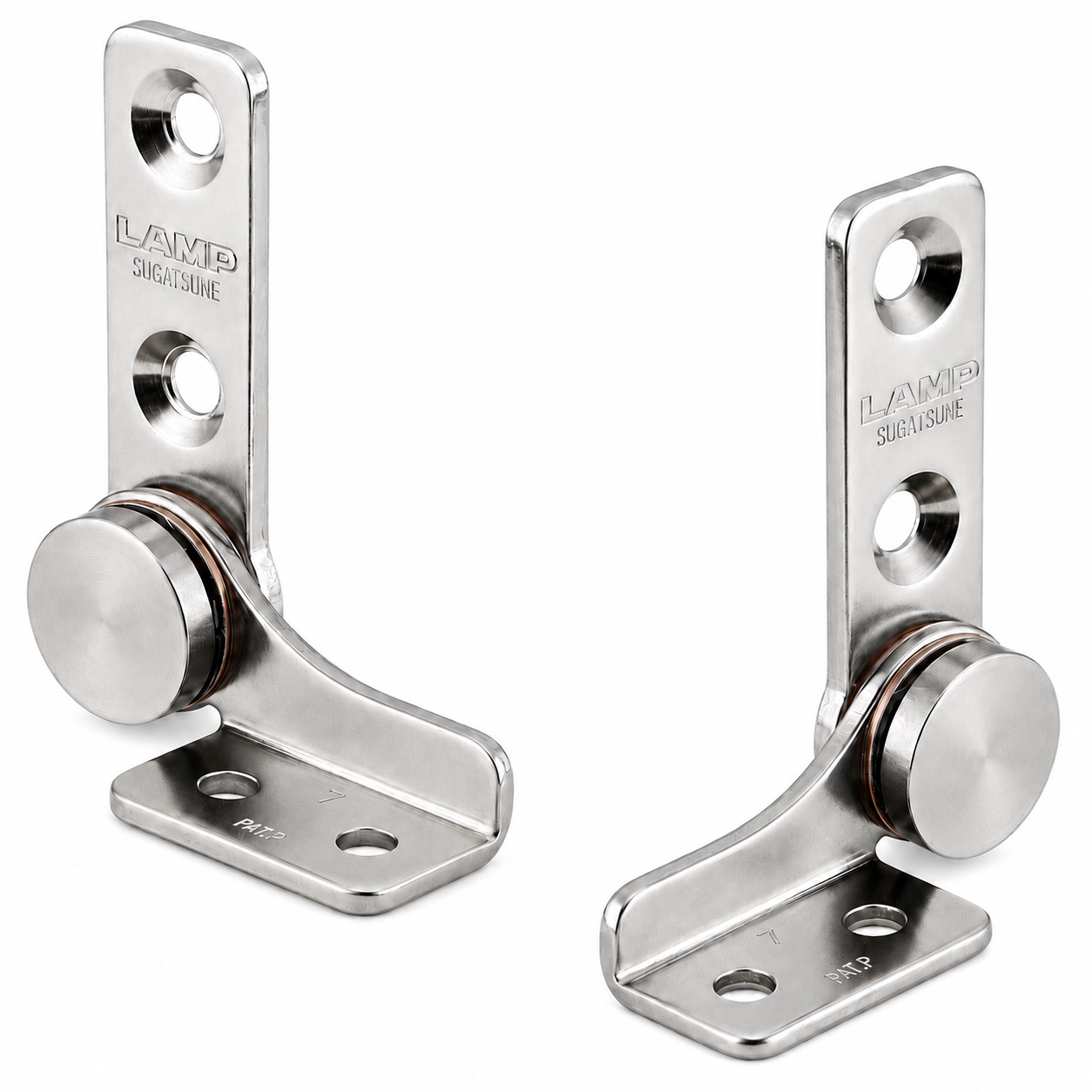

Set van 2 hoogwaardige wrijvingscharnieren (links + rechts), koppel: 1,4 N·m, gemaakt van hoogwaardige roestvrijstalen SUS430 (1.4016 of X6Cr17), oppervlak: glanzend gepolijst, HG-TB7 (HG-TB7L en HG-TB7R)

Toepassing:

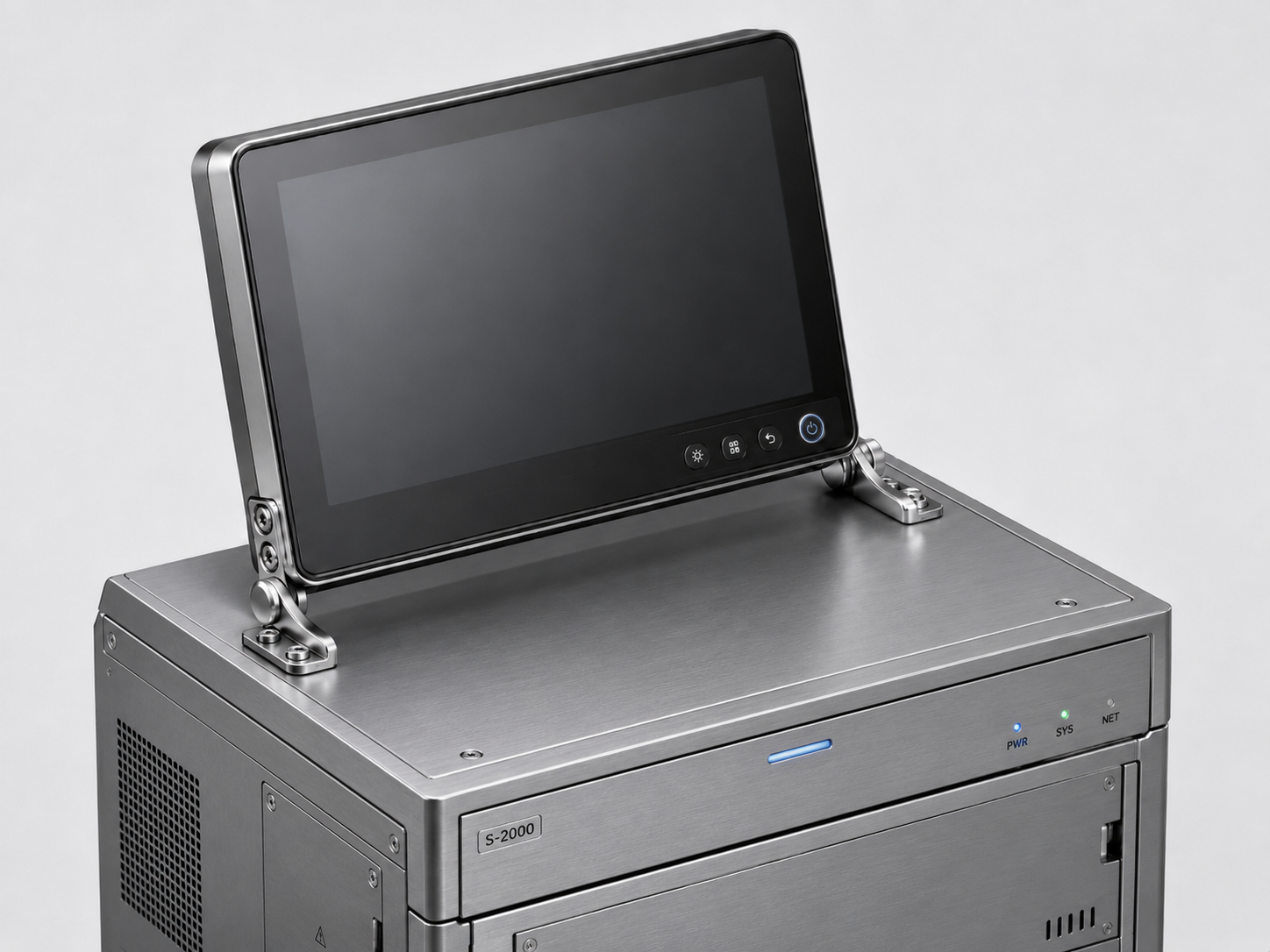

2 hoogwaardige wrijvingsscharnieren voor apparaatdeksels, meubelkleppen, monitorbehuizingen en nog veel meer.

Het HG-TB7 koppelscharnier bestaat uit een linker (HG-TB7L) en een rechter (HG-TB7R) scharnier voor een symmetrische, horizontaal gemonteerde klepgeleider.



Elk scharnier genereert een constant koppel van 0,7 N·m, waardoor de flap continu binnen het juiste belastingsbereik kan worden geplaatst.

Samen leveren beide scharnieren een nominaal totaalkoppel van 1,4 N·m en verdelen ze de belasting gelijkmatig aan beide zijden.



De free-stop functie houdt het deksel, de schermen of de apparaatflaps in de gewenste positie zonder extra detent.

Het spiegelbeeld van links en rechts zorgt voor een schone installatie en stabiele, gecontroleerde beweging in beide rotatierichtingen.



De robuuste SUS430 roestvrijstalen constructie is bijzonder geschikt voor apparaten, meubels en technische installaties.

De hoogwaardige HG-TB7 wrijvingscharnieren zijn onder andere perfect voor:

• LCD-vattingen
• Bewakingscamera’s
• Bedieningspanelen
• Machinekappen
• Display-eenheden
• Consoles
• Technische behuizingen
• Apparaatdeksel
• Meubelflappen
• Monitorbehuizingen

Technische details:

• Koppel: 1,4 N·m
• Gewicht: 62 g
• Maat: 52,5 mm (2-1/16″)

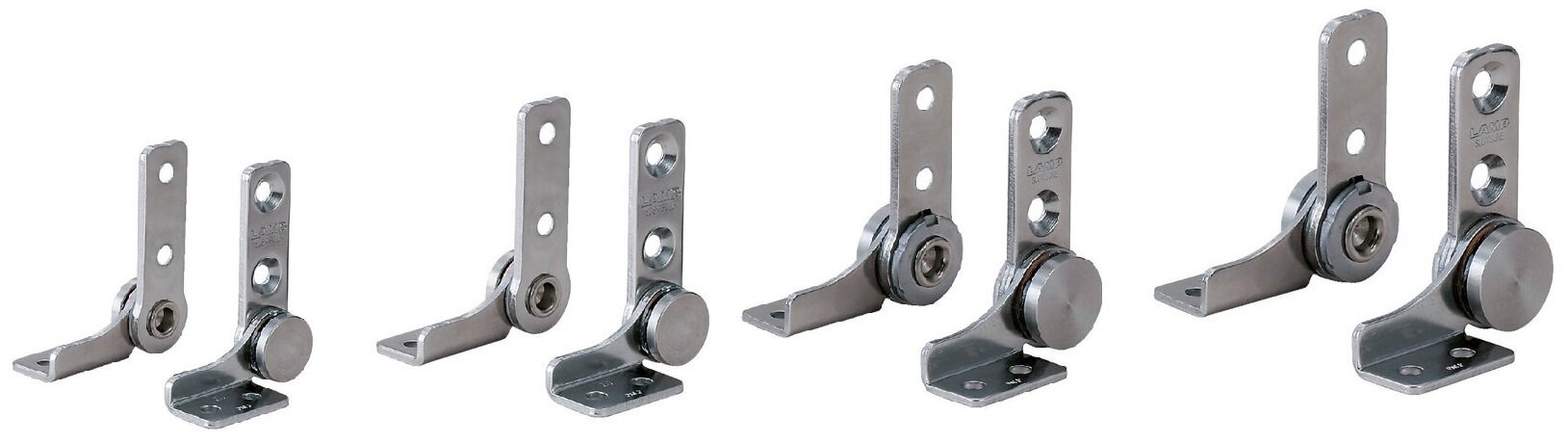

• Verkrijgbaar in vier verschillende koppelniveaus: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) en 9 N·m (HG-TB45)
• Eenvoudige installatie, stabiel
• Set van één linker- en één rechterkoppelscharnier
• HG-TB7L voor de linkerkant
• HG-TB7R voor de rechterkant
• Constant koppel in beide bewegingsrichtingen
• Traploze free-stop functie
• Openhoek tot 360°
• Voor horizontale montage
• Hoofdmateriaal Roestvrij Staal SUS430
• Bedrijfstemperatuur van 0 °C tot 40 °C
• In-house getest met 20.000 openings- en afsluitcycli
• Spiegelbeeld links-rechts ontwerp
• Geschikt voor technische en industriële toepassingen
• Materiaaldikte: 2,5 mm (3/32″)
• Glanzend gepolijst
• Weerbestendig, roestvrij of corrosiebestendig
• Hoge merkkwaliteit van Sugatsune / LAMP®.

Oppervlakte:

• Glanzend gepolijst
• Glanzende, gepolijste oppervlakken op meubelstukken en onderdelen verbeteren de esthetiek en geven ze een hoogwaardige, elegante uitstraling
• Bovendien maakt het gladde oppervlak het schoonmaken gemakkelijker en zorgt het voor minder hechting van vuil en vuil

Montage:

• Ten eerste moeten de bevestigingsposities op de flap en op het lichaam of de behuizing van het apparaat worden gemarkeerd en vooraf geboord met behulp van de technische dimensionale tekening
• De HG-TB7L is aan de linkerkant gemonteerd en de HG-TB7R aan de rechterkant
• Beide scharnierassen moeten exact op dezelfde hoogte zijn, horizontaal uitgelijnd en met elkaar uitgelijnd zijn.
• Voor de vereiste uitlijningsmarge moeten de bevestigingsgaten iets overdreven worden gemaakt volgens de specificaties van de fabrikant met een tolerantie van C0,5
• De verticale poten zijn stevig bevestigd met M5 verzinkte schroeven en de horizontale poten met M5 pankop of cilinderkop schroeven
• De flap moet vervolgens over het volledige bewegingsbereik worden bediend en de veilige positie in verschillende openingsposities moet worden gecontroleerd

De afmetingen:

• De metingen gelden voor de linker- en rechterscharnieren; De twee versies zijn spiegelbeelden
• Koppelscharnierhoogte: 52,5 mm (2-1/16″)
• Diepte: 42,5 mm (1-43/64″)
• Breedte: 19 mm (3/4″)

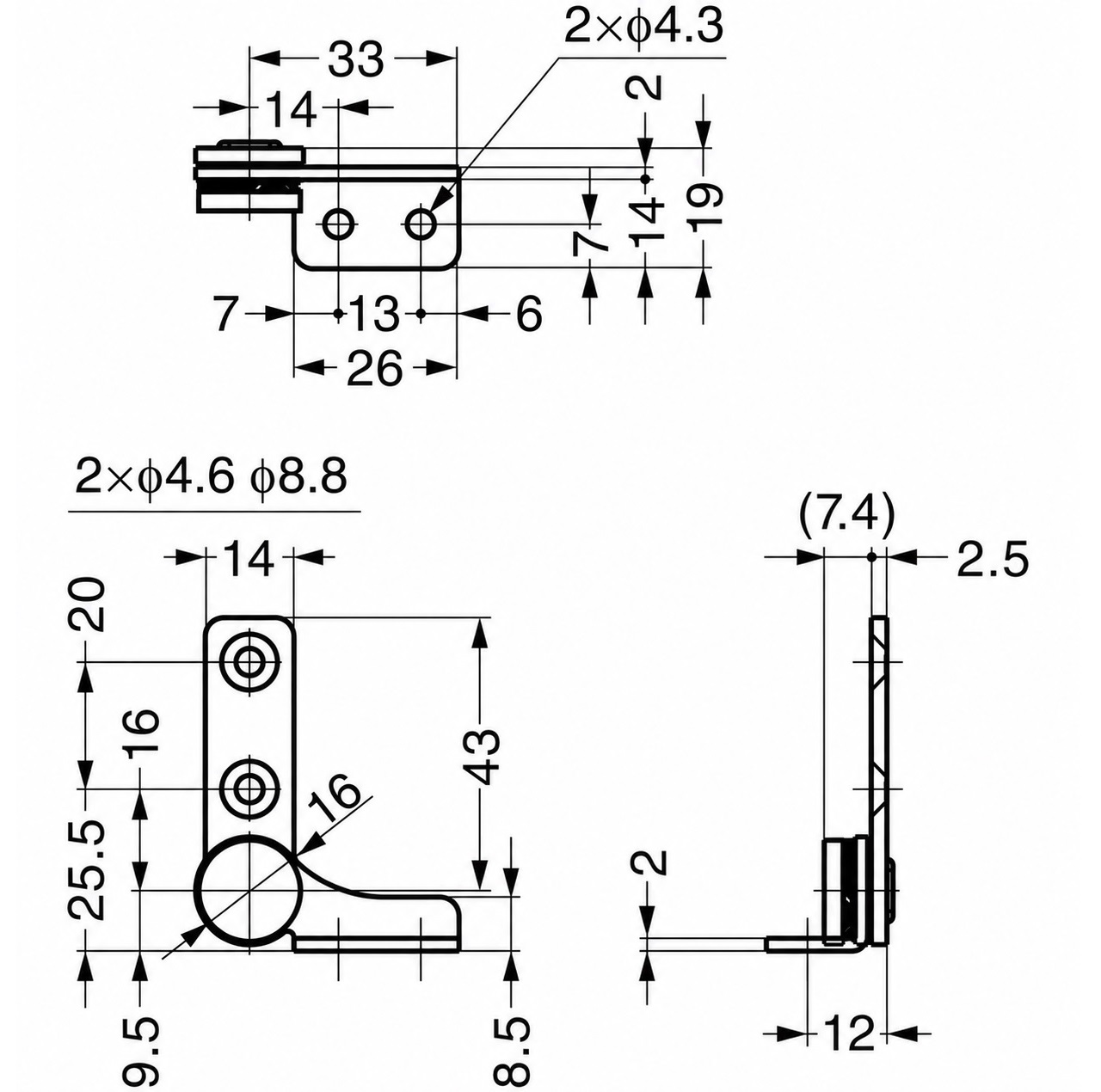

Voor meer afmetingen en details , zie technische tekening.

Materiaal:

• HG-TB7 wrijvingscharnieren zijn gemaakt van hoogwaardige SUS430 roestvrij staal (1.4016 of X6Cr17)
• SUS430 (1.4016) roestvrij staal biedt solide corrosiebestendigheid voor droge tot matig vochtige interieurs, waardoor het zeer geschikt is voor meubels en industrieel beslag zonder blootstelling aan chloride
• Het is ferromagnetisch en daarom ideaal voor magnetische vergrendelingen, vergrendelingsmechanismen en contraplaten

Bij de levering inbegrepen:

• 1 set koppelscharnieren van HG-TB7 (HG-TB7L en HG-TB7R) gemaakt van hoogwaardig roestvrij staal SUS430, gepolijst tot een glanzende afwerking
• Dit item bevat geen montageschroeven

Bekijk de productvideo:

Artikelnummers van de fabrikant:

• Artikel-ID: HG-TB7L en HG-TB7R (alternatief: 170-022-143 en 170-022-142)
• Artikelnummer: HG-TB7
• GTIN-nummer (EAN, UPC): 4510932022965 en 4510932022958

Fabrikant: Sugatsune / LAMP® (Japan)
