Beschrijving
Praktische drijfstang voor bediening met één hand, gemaakt van robuuste aluminiumlegering (aluminium), oppervlak: geanodiseerd, EB-907560 en EB-907572, uitvoering: voor twee inklapbare consoles
Toepassing:
Verbindingshendel met één hand voor ROCA’s Robust Soft en EB-DA inklapbare console.
Twee inklapbare consoles kunnen tegelijkertijd met één hand worden bediend

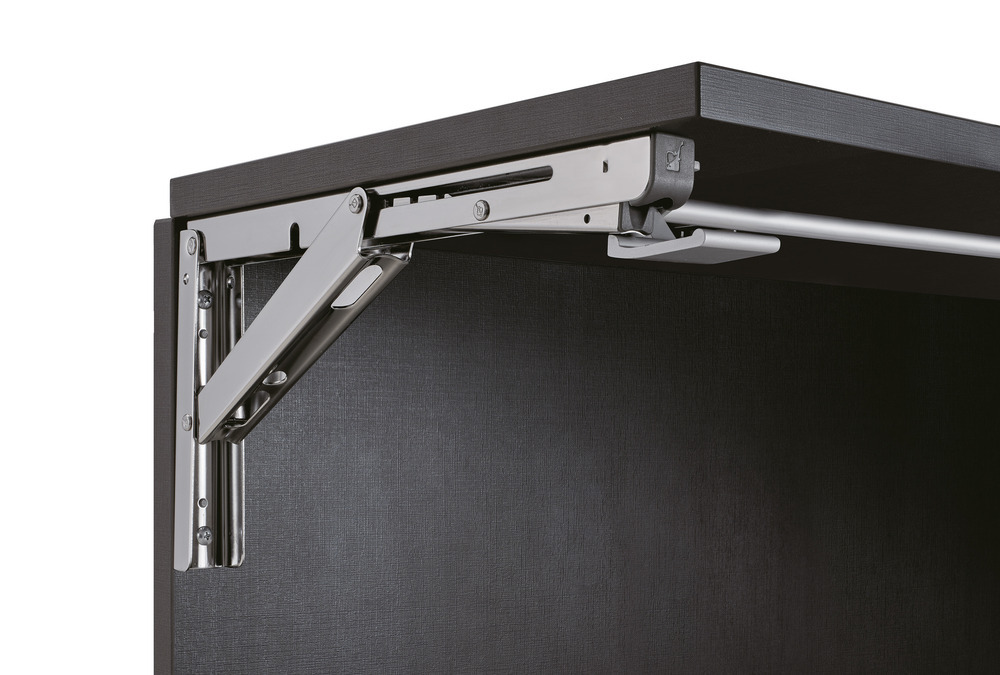

De praktische drijfstang van robuuste aluminiumlegering verbindt twee Sugatsune EB-DA of twee ROCA Robust Soft inklapbare consoles tot een gesynchroniseerde eenheid.

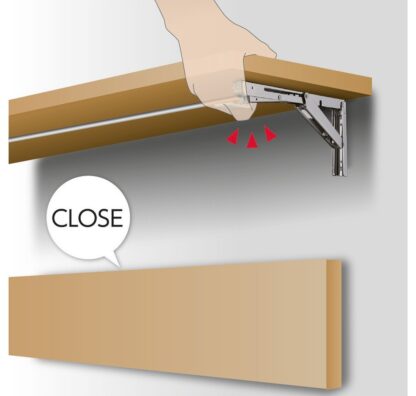

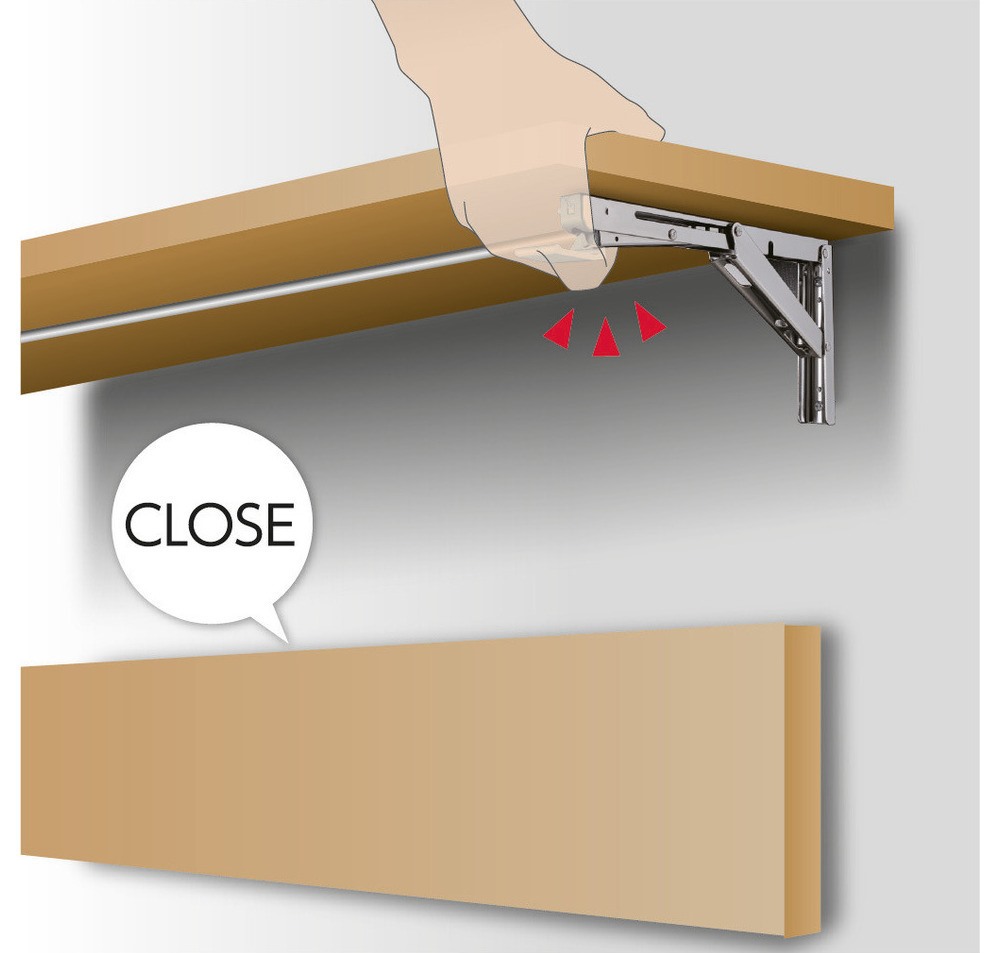

Dankzij de koppeling kunnen brede klaptafels met slechts één hand worden in- en uitgeklapt.
De aluminium staaf kan worden ingekort (op lengte gezaagd) om op de gewenste breedte te passen en blijft torsiebestendig.

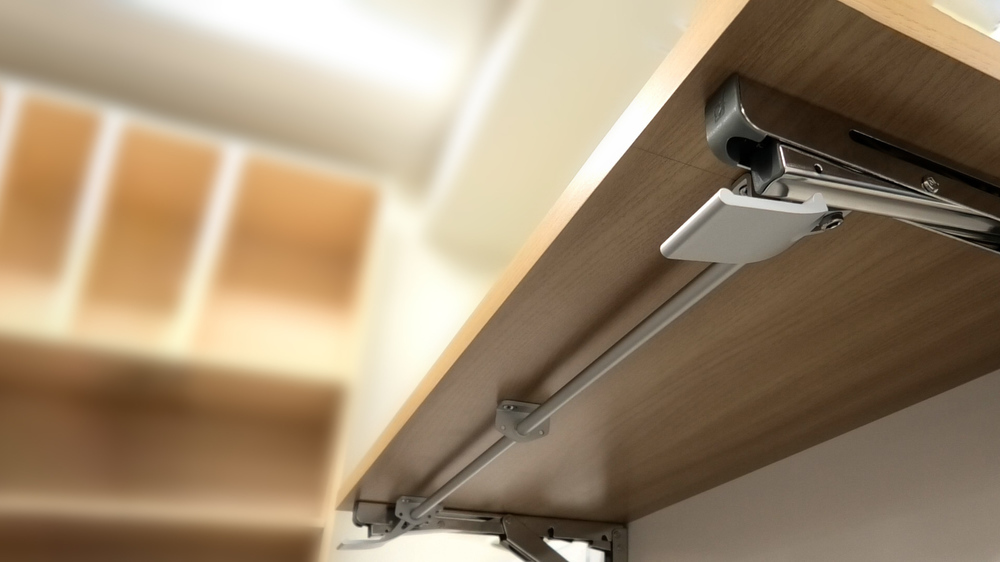

Een optioneel middenlager voorkomt buigen bij overspanningen van meer dan 700 mm (27-9/16″).
De hoogwaardige drijfstangen 120-046-397 en 120-046-395 zijn perfect voor o.a.:
- Robuuste Soft van ROCA en EB-DA inklapbare console
Technische details:
- Uitvoering: voor twee inklapbare consoles
- Gewicht: 212 gram
- Afmeting: 1500 mm (59-1/16″)
- Verkrijgbaar in twee versies: voor twee inklapbare beugels en voor drie inklapbare beugels
- Eenvoudige installatie, praktisch, stabiel
- Meerdere hendels voor bediening met één hand
- Maximale afstand tussen inklapbare consoles: 1539 mm (60-19/32″)
- Staaf kan individueel worden ingekort (op lengte geknipt)
- Kan achteraf worden gemonteerd op bestaande EB-DA of ROCA Robuuste inklapbare beugels
- Geanodiseerd
- Aluminiumlegering (aluminium, stevig)
- hoge merkkwaliteit van Sugatsune / LAMP®
Oppervlakte:
- Geanodiseerd
- Geanodiseerde oppervlakken bieden een verhoogde duurzaamheid en corrosiebestendigheid, waardoor ze extra duurzaam en gemakkelijk te onderhouden zijn, ideaal voor ruimtes met veel slijtage zoals keukens en badkamers
- Bovendien geven hun metallic look en verscheidenheid aan kleuren moderne interieurs een stijlvolle en hoogwaardige uitstraling

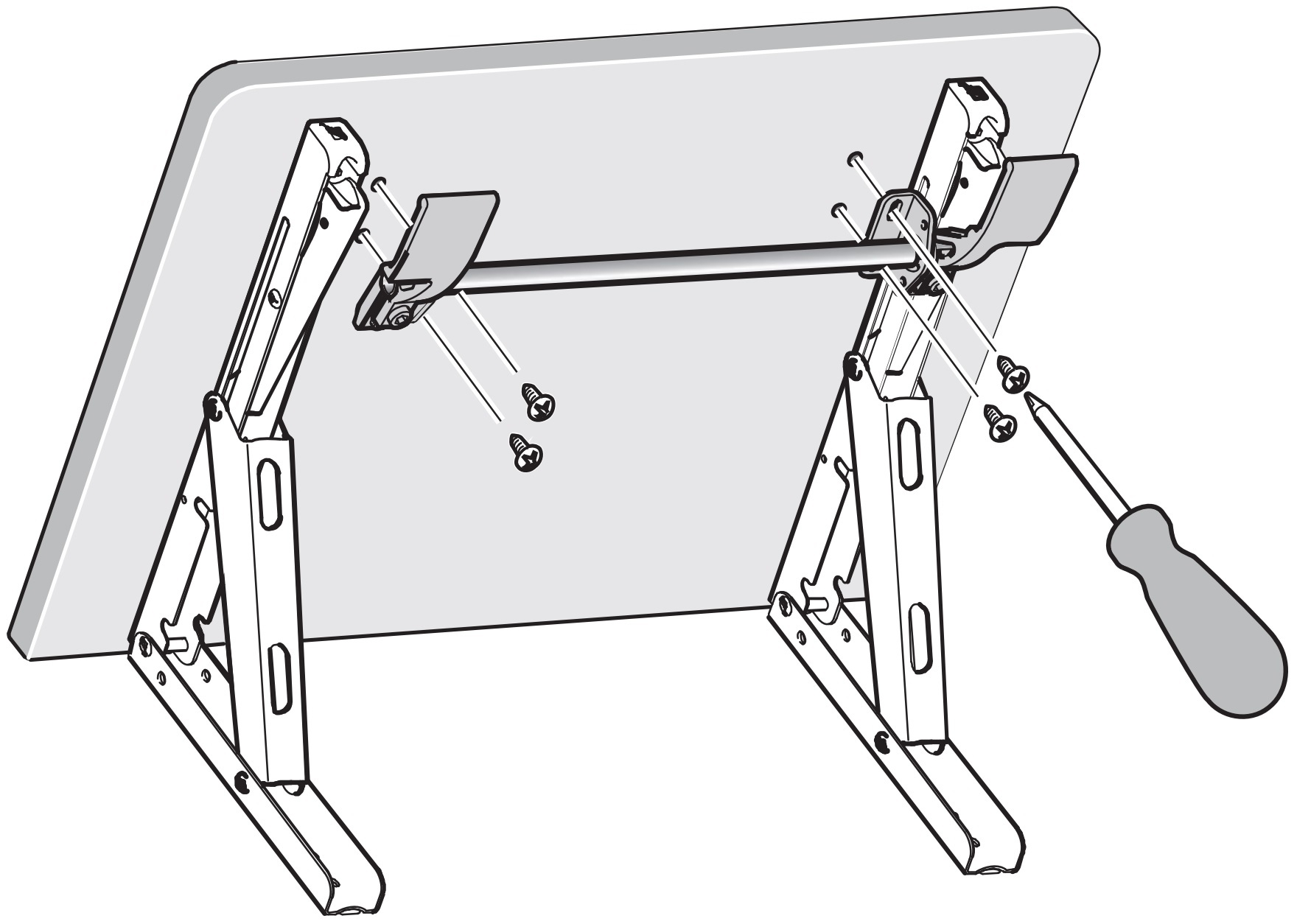

Montage:
- Voor de installatie moet de drijfstang worden ingekort tot de vrije afstand tussen de hefboomassen van de EB-DA of ROCA Robust Soft-beugels minus 39 mm (1-17/32″)
- De ingekorte stang moet vervolgens via de meegeleverde geleidebussen in de twee hefboomarmen worden geschoven en met de splitpennen worden vastgezet
- De hefboomarmen moeten gelijk liggen met de externe lipjes van de consoles en stevig worden vastgeschroefd met zelftappende schroeven van ⌀4.5 mm met pankop
- De montageplaten moeten plat liggen; Oneffen oppervlakken moeten mogelijk worden bekleed om spanning te voorkomen
- Bij overspanningen van meer dan 700 mm (27-9/16″) moet het optioneel bruikbare middenlager in het midden worden geschroefd zodat de stang niet buigt (voor meer details, zie montagetekening)
De afmetingen:
- Lengte drijfstang: 1500 mm (59-1/16″)
- Materiaaldikte drijfstang: ⌀10 mm (25/64″)
- Lengte van de hefboomarm: 66 mm (2-19/32″)
- Diepte hefboomarm: 48 mm (1-57/64″)

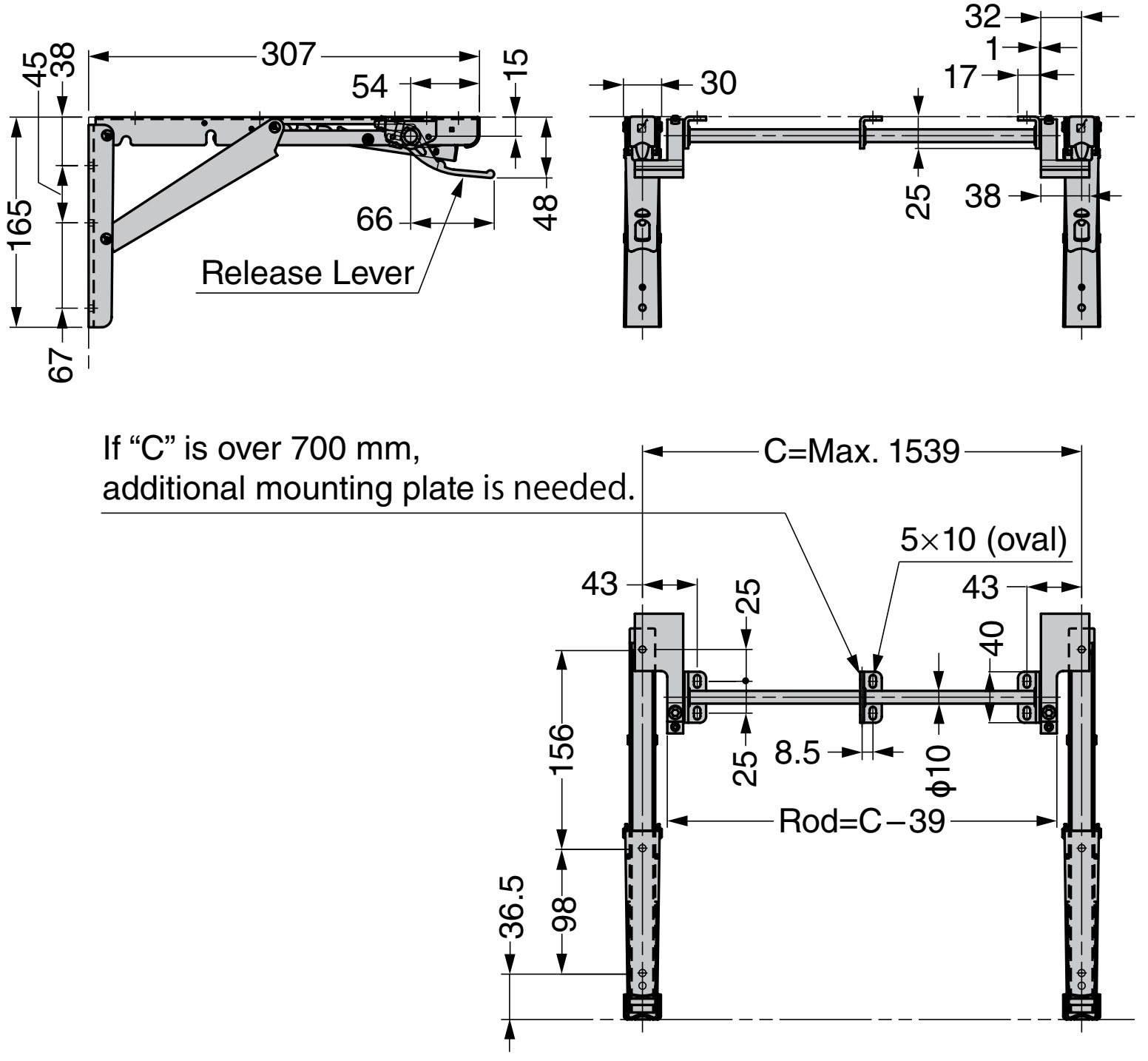

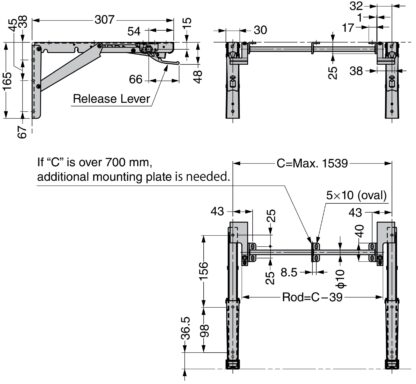

Voor meer afmetingen en details, zie technische tekening.
Materiaal:
- De drijfstangen 120-046-397 en 120-046-395 zijn gemaakt van een robuuste aluminiumlegering (aluminium)
- Aluminiumlegering biedt een uitstekende corrosiebestendigheid en duurzaamheid, waardoor het ideaal is voor gebruik in meubelbeslag
- Het is ook lichtgewicht en toch sterk, waardoor het gemakkelijker te hanteren en te installeren is zonder in te boeten aan stabiliteit

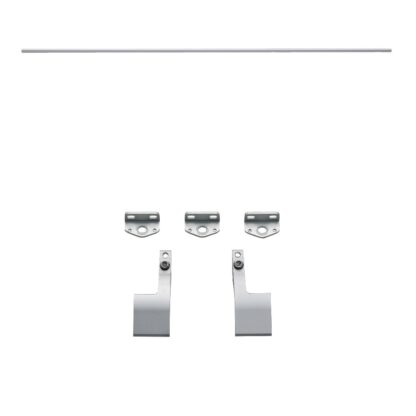

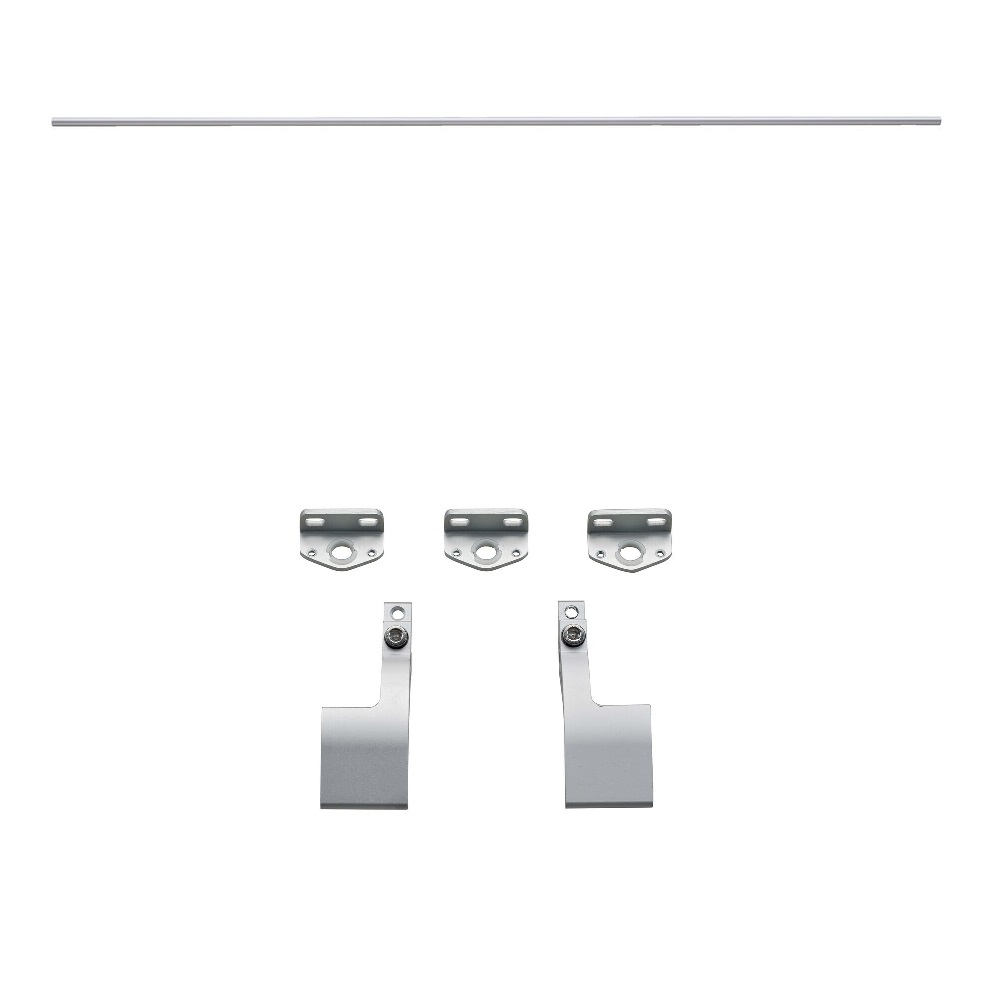

Bij de levering inbegrepen:
- 1 stuk drijfstang 120-046-397 en 120-046-395 gemaakt van robuuste aluminiumlegering, geanodiseerd, uitvoering: voor twee inklapbare beugels
- Twee stuks hefboomarmen van aluminiumlegering
- Drie stuks geleidingsbussen van aluminiumlegering
- Let op: de verbindingsschroeven zijn niet bij de levering inbegrepen
Bekijk de productvideo:
Aanvullende informatie:
Artikelnummers van de fabrikant:
- Artikel-ID: 120-046-397 en 120-046-395
- Artikelnummer: EB-907560 en EB-907572
- EAN-nummer: 4510932219891 en 4510932219877
Fabrikant: Sugatsune / LAMP® (Japan)
