Praktische drijfstang, uitvoering: voor drie inklapbare beugels, EB-907561 en EB-907572. Eenhandige aansluithendel voor Robust Soft by ROCA en EB-DA inklapbare console, van Sugatsune / LAMP® (Japan)

25,89

Op voorraad

Beschrijving

Praktische drijfstang voor bediening met één hand, gemaakt van robuuste aluminiumlegering (aluminium), oppervlak: geanodiseerd, EB-907561 en EB-907572, uitvoering: voor drie inklapbare consoles

Toepassing:

Verbindingshendel met één hand voor ROCA’s Robust Soft en EB-DA inklapbare console.

Drie inklapbare consoles kunnen tegelijkertijd met één hand worden bediend.

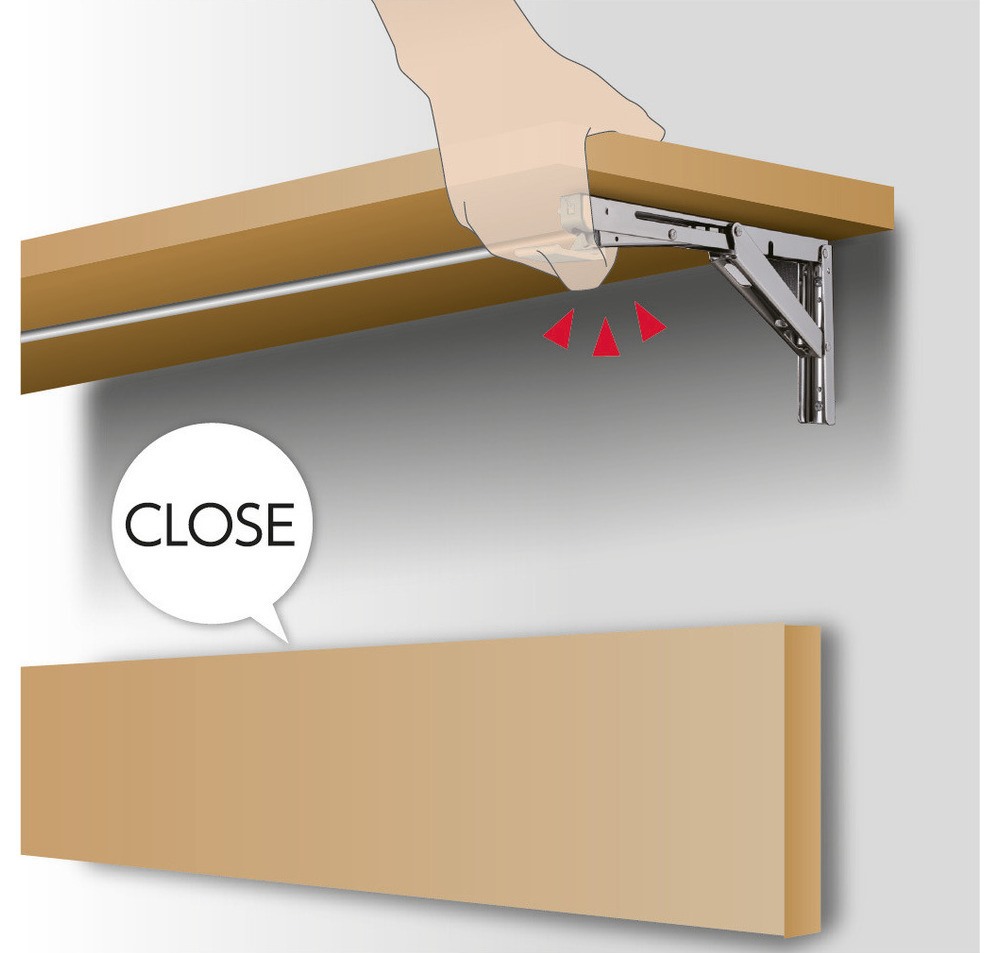

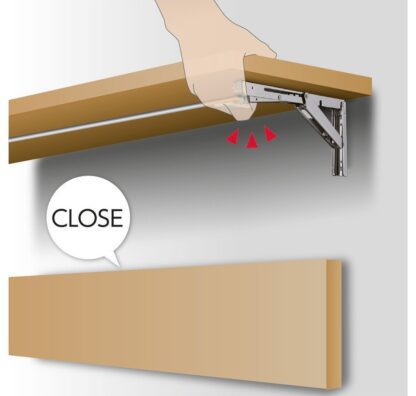

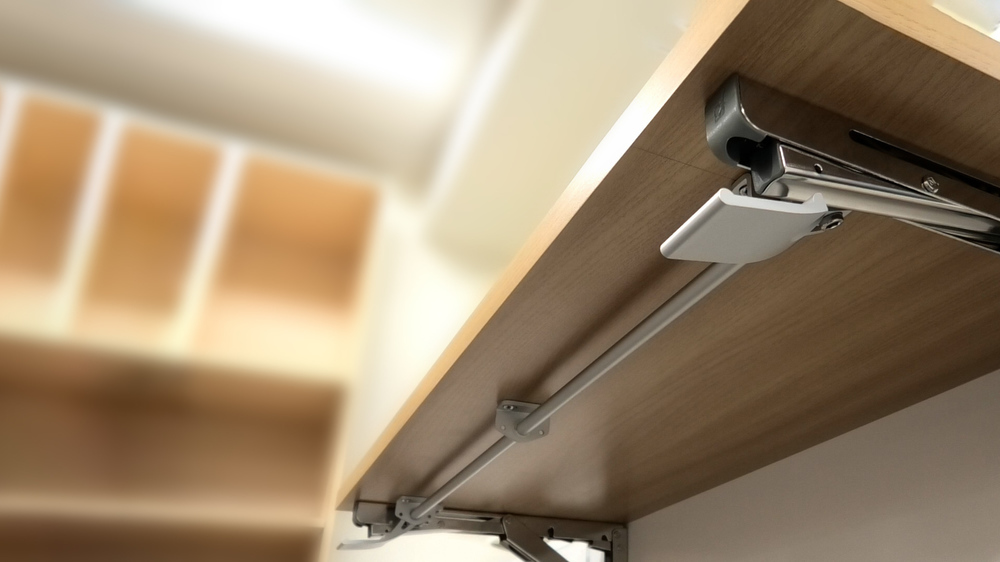

Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Voorbeeld van een mogelijke toepassing
Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Voorbeeld van een mogelijke toepassing



De praktische drijfstang van aluminiumlegering, aluminium, robuust, verbindt drie Sugatsune EB-DA of drie ROCA Robust Soft inklapbare beugels in één gesynchroniseerde eenheid.

Dankzij de koppeling kunnen brede klaptafels met slechts één hand worden in- en uitgeklapt.

De aluminium staaf kan worden ingekort (op lengte gezaagd) om op de gewenste breedte te passen en blijft torsiebestendig.

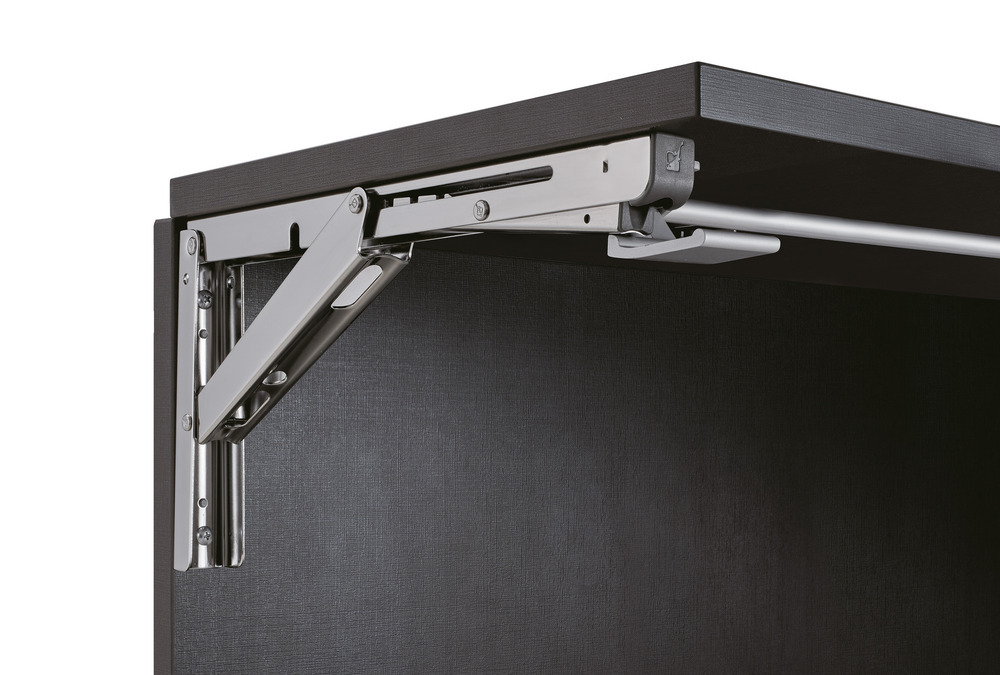

Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Voorbeeld van een mogelijke toepassing - zicht van links
Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Voorbeeld van een mogelijke toepassing – zicht van links



Een optioneel middenlager voorkomt buigen bij overspanningen van meer dan 700 mm (27-9/16″).

De hoogwaardige drijfstangen 120-046-396 en 120-046-397 zijn perfect voor onder andere:

  • Robuuste Soft van ROCA en EB-DA inklapbare console

Technische details:

  • Uitvoering: voor drie inklapbare beugels
  • Gewicht: 414 gram
  • Afmeting: 1500 mm (59-1/16″)
  • Verkrijgbaar in twee versies: voor twee inklapbare beugels en voor drie inklapbare beugels
  • Eenvoudige installatie, praktisch, stabiel
  • Meerdere hendels voor bediening met één hand
  • Maximale afstand tussen inklapbare consoles: 1539 mm (60-19/32″)
  • Staaf kan individueel worden ingekort (op lengte geknipt)
  • Kan achteraf worden gemonteerd op bestaande EB-DA of ROCA Robuuste inklapbare beugels
  • Geanodiseerd
  • Aluminiumlegering (aluminium, stevig)
  • hoge merkkwaliteit van Sugatsune / LAMP®

Oppervlakte:

  • Geanodiseerd
  • Geanodiseerde oppervlakken bieden een verhoogde duurzaamheid en corrosiebestendigheid, waardoor ze extra duurzaam en gemakkelijk te onderhouden zijn, ideaal voor ruimtes met veel slijtage zoals keukens en badkamers
  • Bovendien geven hun metallic look en verscheidenheid aan kleuren moderne interieurs een stijlvolle en hoogwaardige uitstraling

Montage:

  • De bevestiging gebeurt met zelftappende schroeven met platte kop 4,5 mm (niet inbegrepen)
  • Voor de installatie moet de drijfstang worden ingekort tot de vrije afstand tussen de hefboomassen van de EB-DA of ROCA Robust Soft-beugels minus 39 mm (1-17/32″)
  • De ingekorte stang moet vervolgens via de meegeleverde geleidebussen in de twee hefboomarmen worden geschoven en met de splitpennen worden vastgezet
  • De hefboomarmen moeten gelijk liggen met de externe lipjes van de consoles en stevig worden vastgeschroefd met zelftappende schroeven van 4,5 mm met pankop
  • De montageplaten moeten plat liggen; Oneffen oppervlakken moeten mogelijk worden bekleed om spanning te voorkomen
  • Bij overspanningen van meer dan 700 mm (27-9/16″) moet het optioneel bruikbare middenlager in het midden worden geschroefd zodat de stang niet buigt (voor meer details, zie montagetekening)

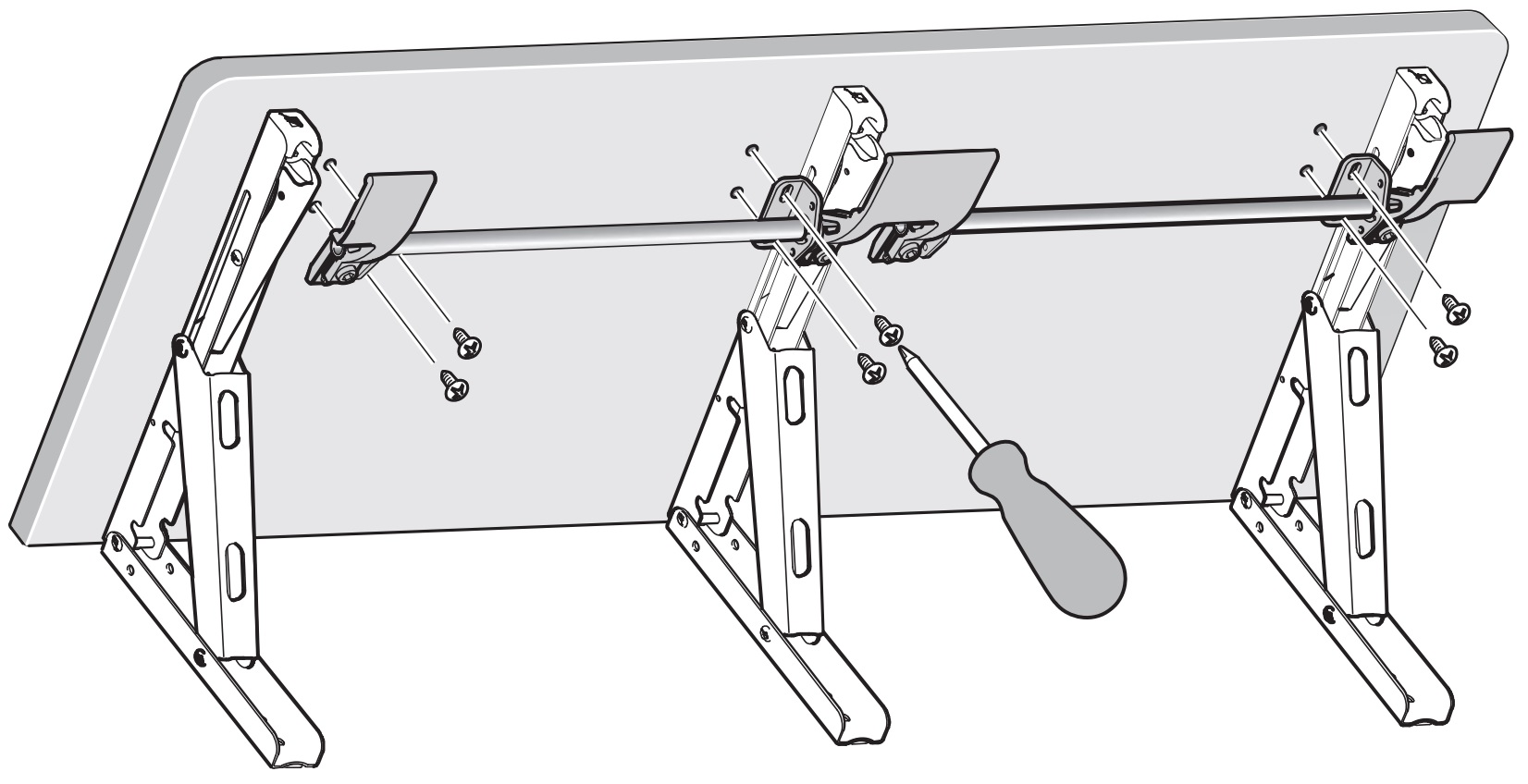

Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Montage tekening
Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Montagetekening



De afmetingen:

  • Lengte drijfstang: 1500 mm (59-1/16″)
  • Materiaaldikte drijfstang: ⌀10 mm (25/64″)
  • Lengte van de hefboomarm: 66 mm (2-19/32″)
  • Diepte hefboomarm: 48 mm (1-57/64″)

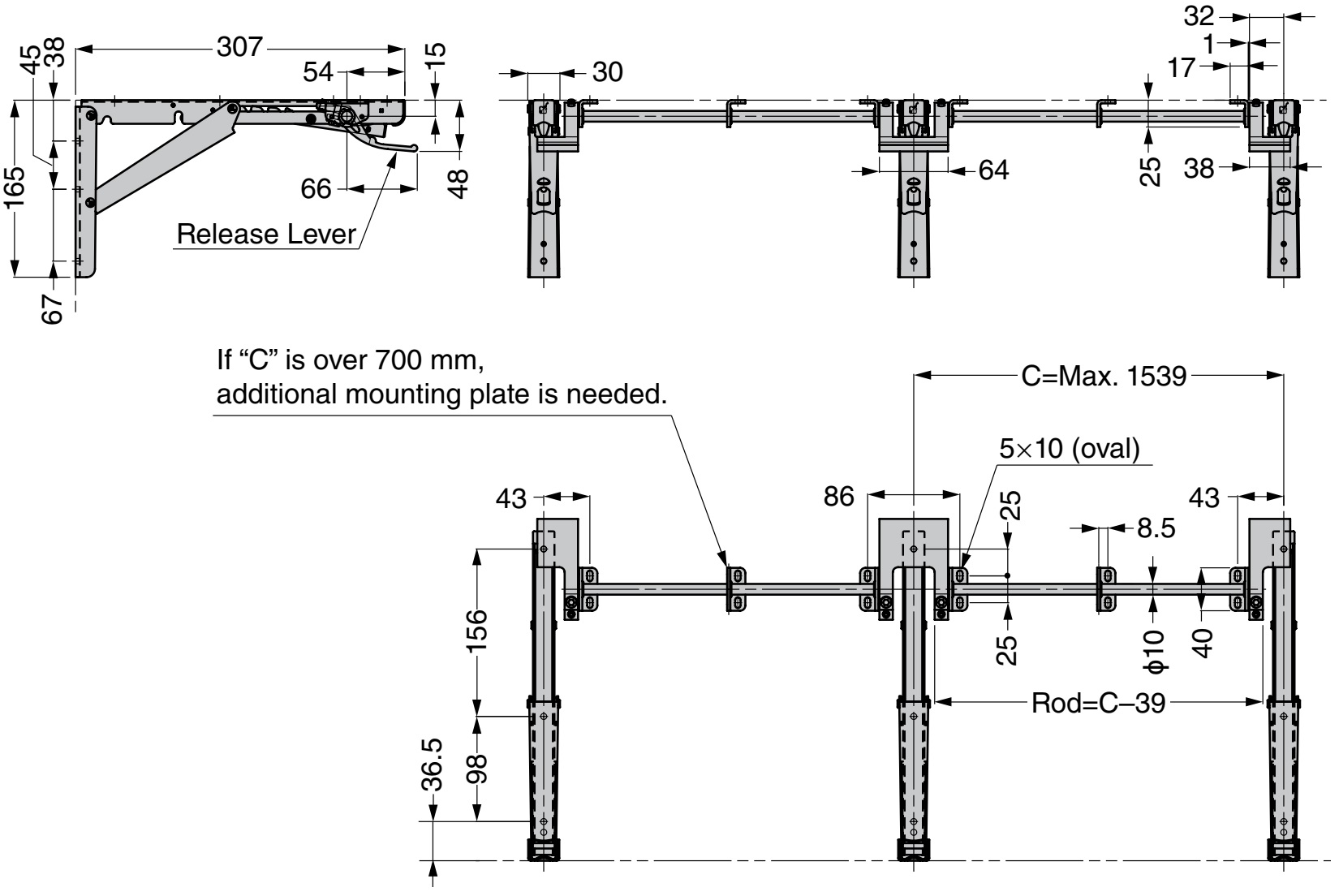

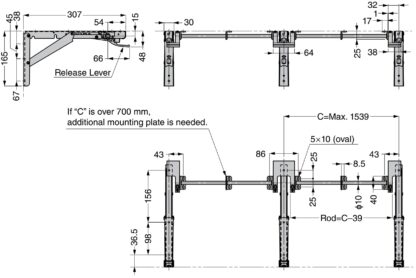

Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Technische tekening
Praktische drijfstang EB-907561 en EB-907572 van Sugatsune, uitvoering: voor drie inklapbare consoles. Technische tekening



Voor meer afmetingen en details, zie technische tekening.

Materiaal:

  • De drijfstangen 120-046-396 en 120-046-397 zijn gemaakt van een robuuste aluminiumlegering (aluminium)
  • Aluminiumlegering biedt een uitstekende corrosiebestendigheid en duurzaamheid, waardoor het ideaal is voor gebruik in meubelbeslag
  • Het is ook lichtgewicht en toch sterk, waardoor het gemakkelijker te hanteren en te installeren is zonder in te boeten aan stabiliteit

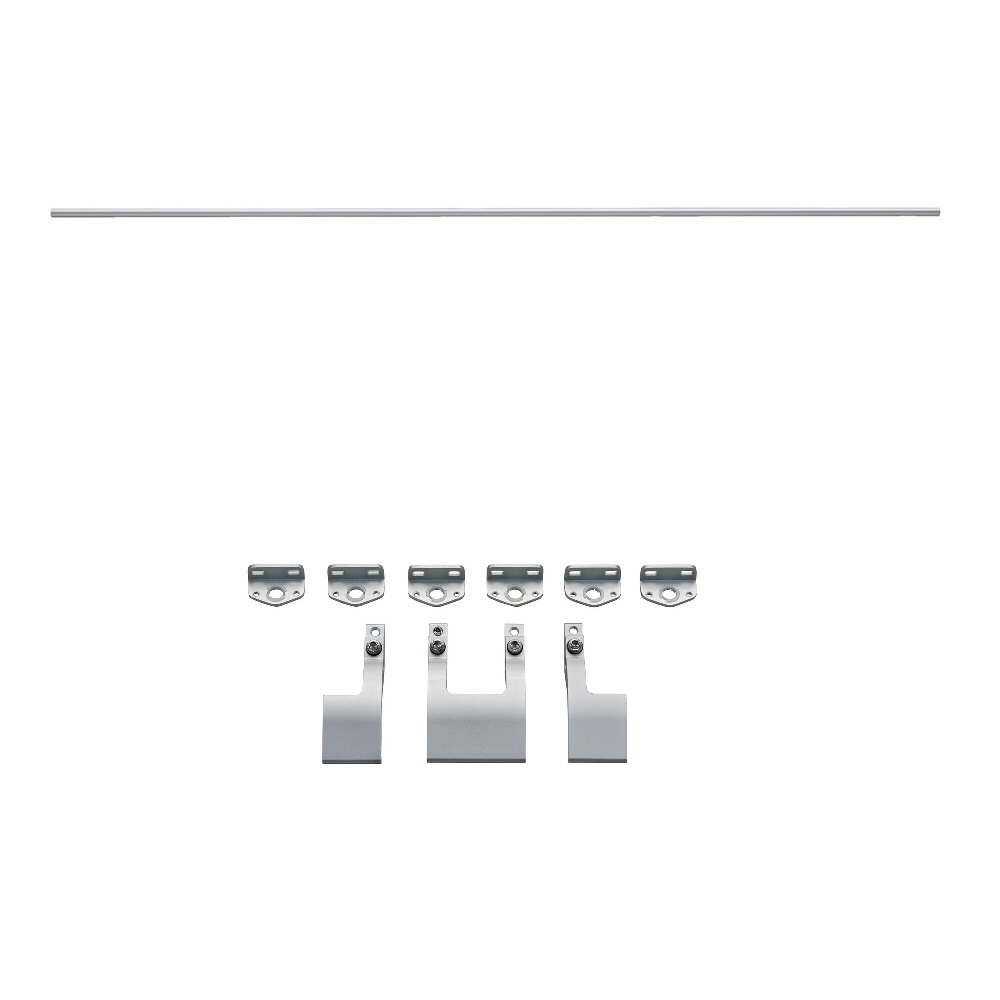

Bij de levering inbegrepen:

  • 1 stuk drijfstang 120-046-396 en 120-046-397 van robuuste aluminiumlegering, geanodiseerd, uitvoering: voor drie inklapbare beugels
  • Drie stuks hefboomarmen van aluminiumlegering
  • Zes stuks geleidebussen van aluminiumlegering
  • Let op: de verbindingsschroeven zijn niet bij de levering inbegrepen

Bekijk de productvideo:

Aanvullende informatie:

Artikelnummers van de fabrikant:

  • Artikel-ID: 120-046-396 en 120-046-397
  • Artikelnummer: EB-907561 en EB-907572
  • EAN-nummer: 4510932219884 en 4510932219891

Fabrikant: Sugatsune / LAMP® (Japan)

SUGATSUNE, De fabrikant van het merk LAMP®
