Beschrijving
Montagebeugel, gemaakt van robuust staal, oppervlak: zinkchromaat, NF-50, afmeting: 50 mm (2″)
Toepassing:

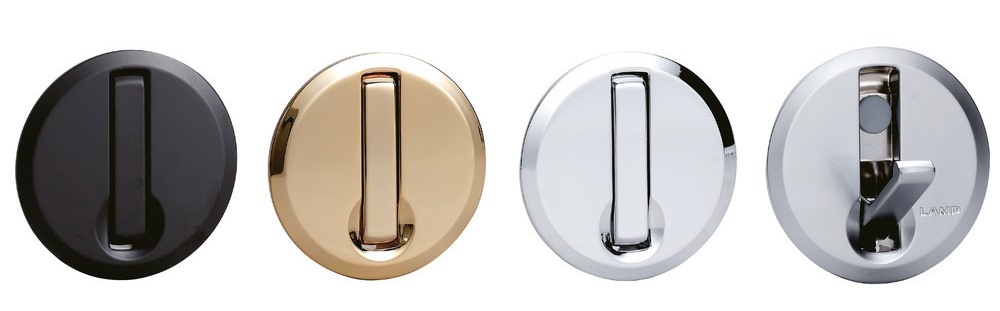

Montagebeugel voor plaatmontage, Sugatsune / LAMP vouwhaak NF-60, Sugatsune / LAMP vouwhaak NF-R64, Sugatsune / LAMP vouwhaak NF-K64.
De NF-50 montagebeugel kan worden gebruikt voor montage in plaatstaal met een dikte van minimaal 0,8 mm.
De maximale metaaldikte van de muur kan oplopen tot 1,6 mm.
De hoogwaardige NF-50 montagebeugels hebben een eenvoudig en praktisch ontwerp en zijn perfect voor:
- Tinnen meubelen
- Metalen kasten
- Metalen behuizing
- Plaatwerk assemblage
- Sugatsune / LAMP Opvouwbare Haak NF-60
- Sugatsune / LAMP Vouwhaak NF-R64
- Sugatsune / LAMP Vouwhaak NF-K64
Technische details:
- Gewicht: 22 gram
- Grootte: 50 mm (2″)
- hoog laadvermogen
- stal
- Zinkchromaat
- Staal
- robuust
- hoge merkkwaliteit van Sugatsune / LAMP®
Oppervlakte:
- Zinkchromaat
Montage:
- De bevestiging gebeurt met behulp van de meegeleverde schroeven (M4-bolkopschroef)
- De bevestigingsschroeven zijn gemaakt van roestvrij staal
- De NF-50 montagebeugel heeft een montagegat met een diameter van 4.4 mm (11/64″) voor montage in plaatstaal

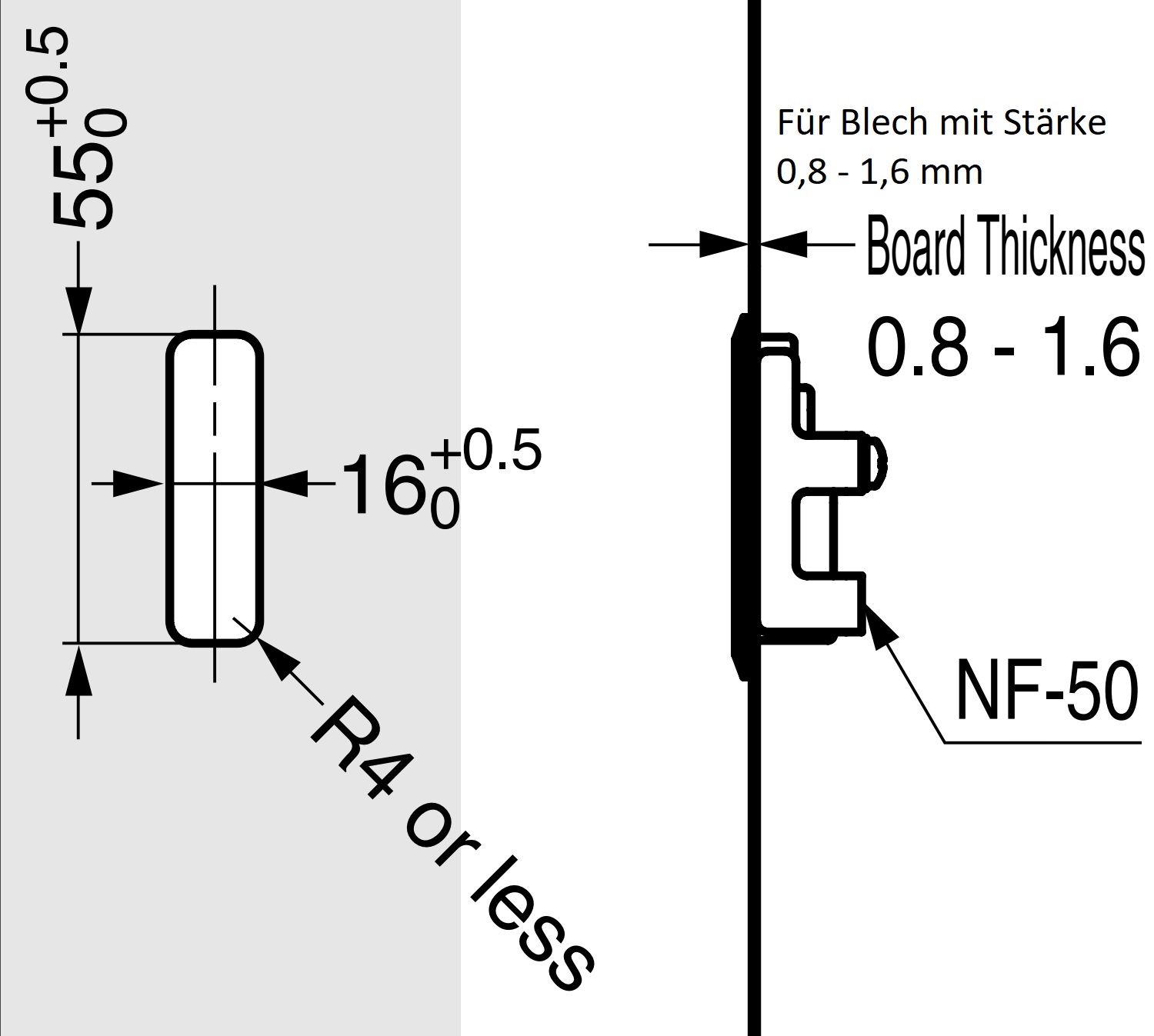

- De scharnierende haak moet vanaf de voorkant in de uitsparing in het plaatwerk worden gestoken om te worden vastgeschroefd
- Vervolgens wordt de montagebeugel aan de achterkant van de vouwhaak gemonteerd en vastgeschroefd (zie
montagetekening
voor meer details)
De afmetingen:
- Lengte montagebeugel: 50 mm (1-31/32″)
- Breedte: 19,8 mm (25/32″)
- Diepte: 18,7 mm (47/64″)
- Materiaaldikte: 2 mm (5/64″)

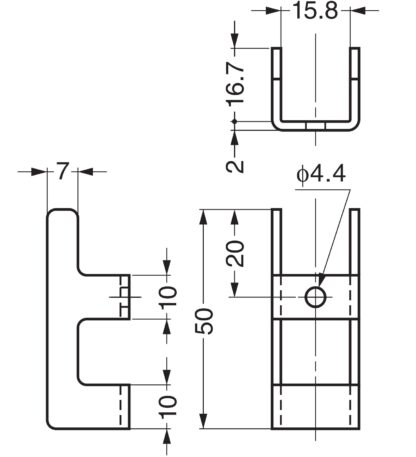

Voor verdere afmetingen en details
zie technische tekening
.
Materiaal:
- De NF-50 montagebeugels zijn gemaakt van robuust staal

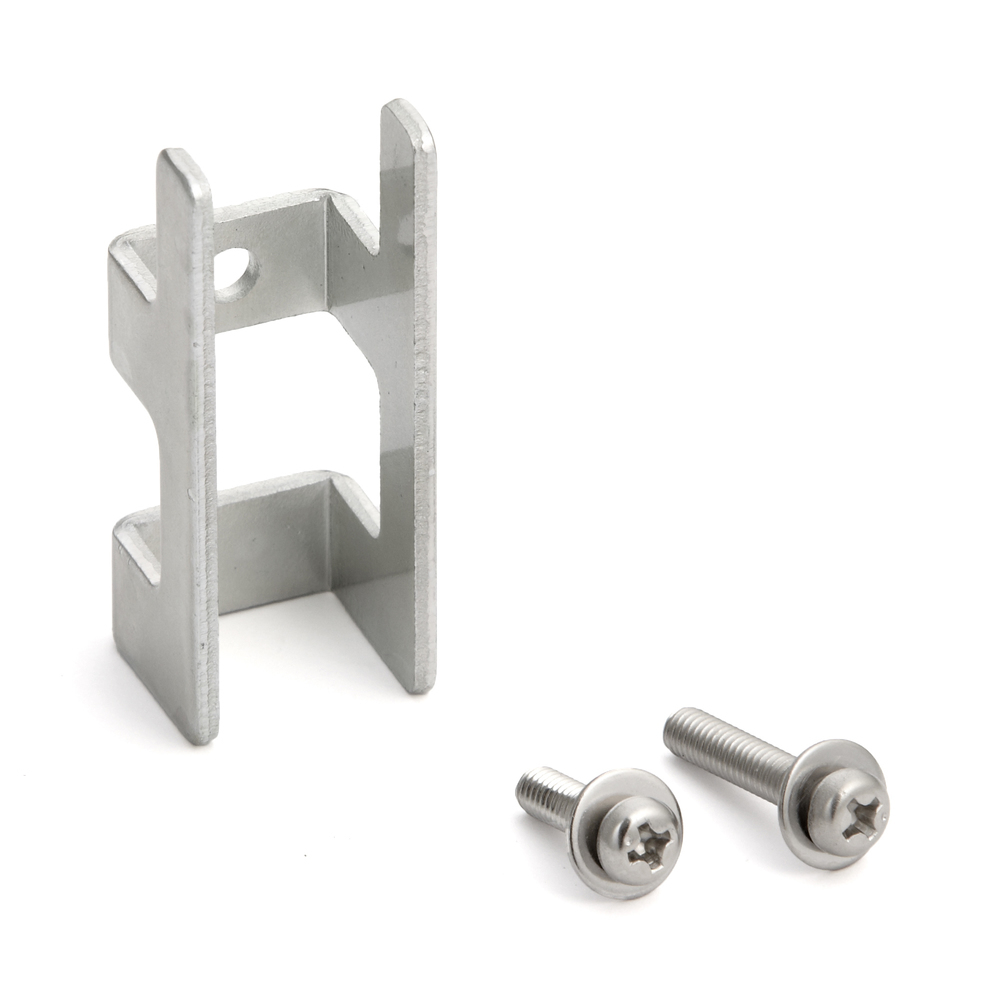

Bij de levering inbegrepen:
- 1 stuk NF-50 montagebeugel van robuust staal, zinkchromaat
- 1pc M4 x 20 mm roestvrijstalen bolkopschroef voor montage NF-60
- 1pc M4 × 14 mm roestvrijstalen bolkopschroef voor montage NF-R64 en NF-K64
Artikelnummers van de fabrikant:
- Artikel-id: 110-020-021
- Artikelnummer: NF-50
- EAN-nummer: 4510932013093
Fabrikant: Sugatsune / LAMP® (Japan)
