Beschrijving

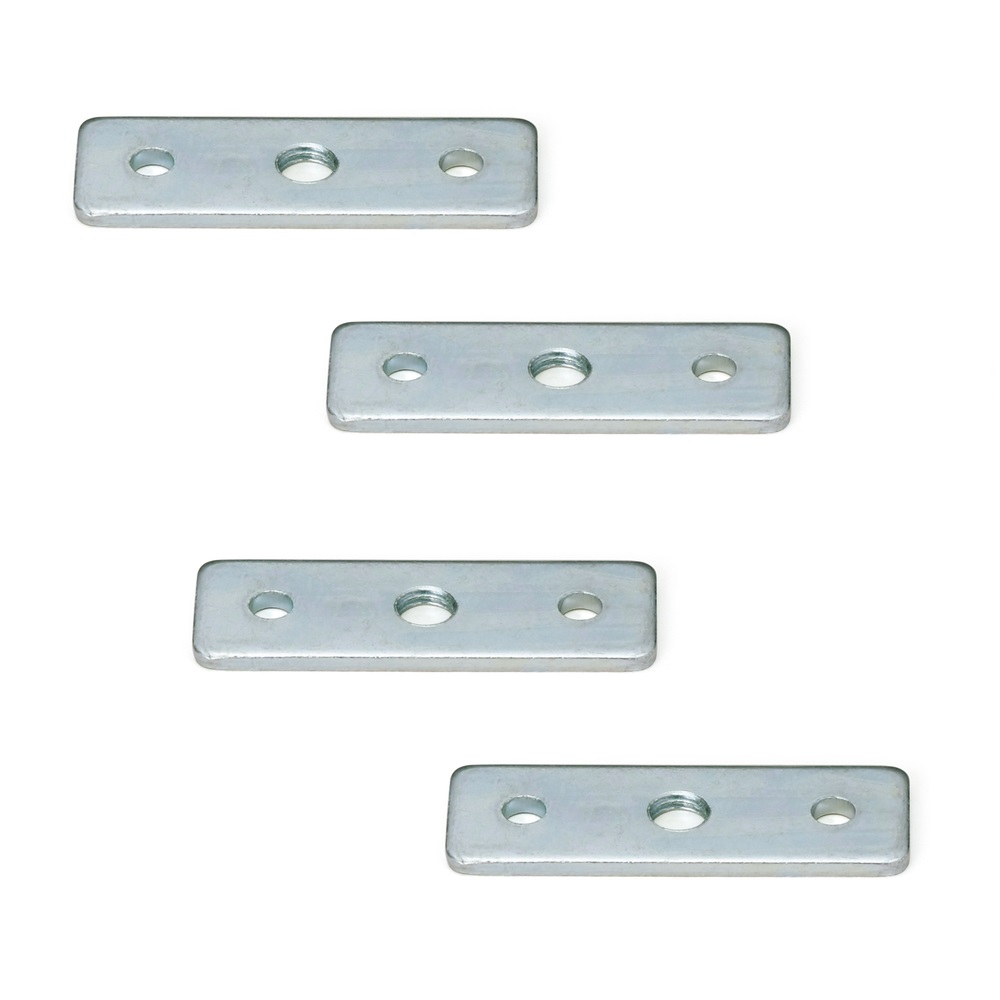

4-delige rechthoekige bovenplaat met M8-schroefdraad en drie montagegaten, opschroefbare plaat, gemaakt van massieve zinklegering (ZDC), oppervlak: zinkchromaat, geel, AD-561, afmeting: 60 mm (2,4″)
Toepassing:
Montageplaat, voor meubelpoten, meubelwielen, machinevoeten, kastpoten, bankpoten en nog veel meer.
De AD-561 montageplaat wordt gebruikt voor het bevestigen van meubelvoeten, stelvoeten, enz. onder meubels, banken, apparaten, machines, enz.
Ook geschikt voor het vervangen van defecte meubelpoten, meubelwielen of bankpoten.
Het gegalvaniseerde oppervlak van de bovenplaat beschermt deze tegen roest en corrosie.
De hoogwaardige montageplaten 200-140-068 zijn perfect voor:
- Voeten
- Nivellerende voeten
- Kast zwenkwielen
- Voorgevormde voeten
- Benen
- Verstelbare poten
- Containers
- Meubel poten
- Meubel wielen
- Machine voeten
- Poten van de kast
- Sofa poten
Technische details:
- Gewicht: 30 gram
- Grootte: 60 mm (2,4″)
- schroefdraad M8
- Vorm: rechthoekig
- met twee montagegaten
- stal
- Zinkchromaat, geel
- Zinklegering
- ZDC
- hoge merkkwaliteit van Sugatsune / LAMP®
Oppervlakte:
- Zinkchromaat, geel
Montage:
- De bovenplaat heeft twee montagegaten met een diameter van ⌀5,4 mm (7/32″) en wordt met drie schroeven (niet meegeleverd) aan de onderkant van het meubel bevestigd
- De afstand tussen de montagegaten is 40 mm (1-37/64″)
- In de bodem van het lichaam moet een gat met een diameter van ⌀8 mm (5/16″) worden geboord
- De meubelpoten of meubelwielen, die zijn voorzien van een schroef, worden vervolgens in de schroefdraad van de AD-561 bevestigingsplaat geschroefd en vastgedraaid
De afmetingen:
- Plaatlengte: 60 mm (2-23/64″)
- Breedte: 20 mm (25/32″)
- Schroefdraad: M8
- Diameter montagegat: 5,4 mm (7/32″)
- Materiaaldikte (T): 2,9 mm (7/64″)

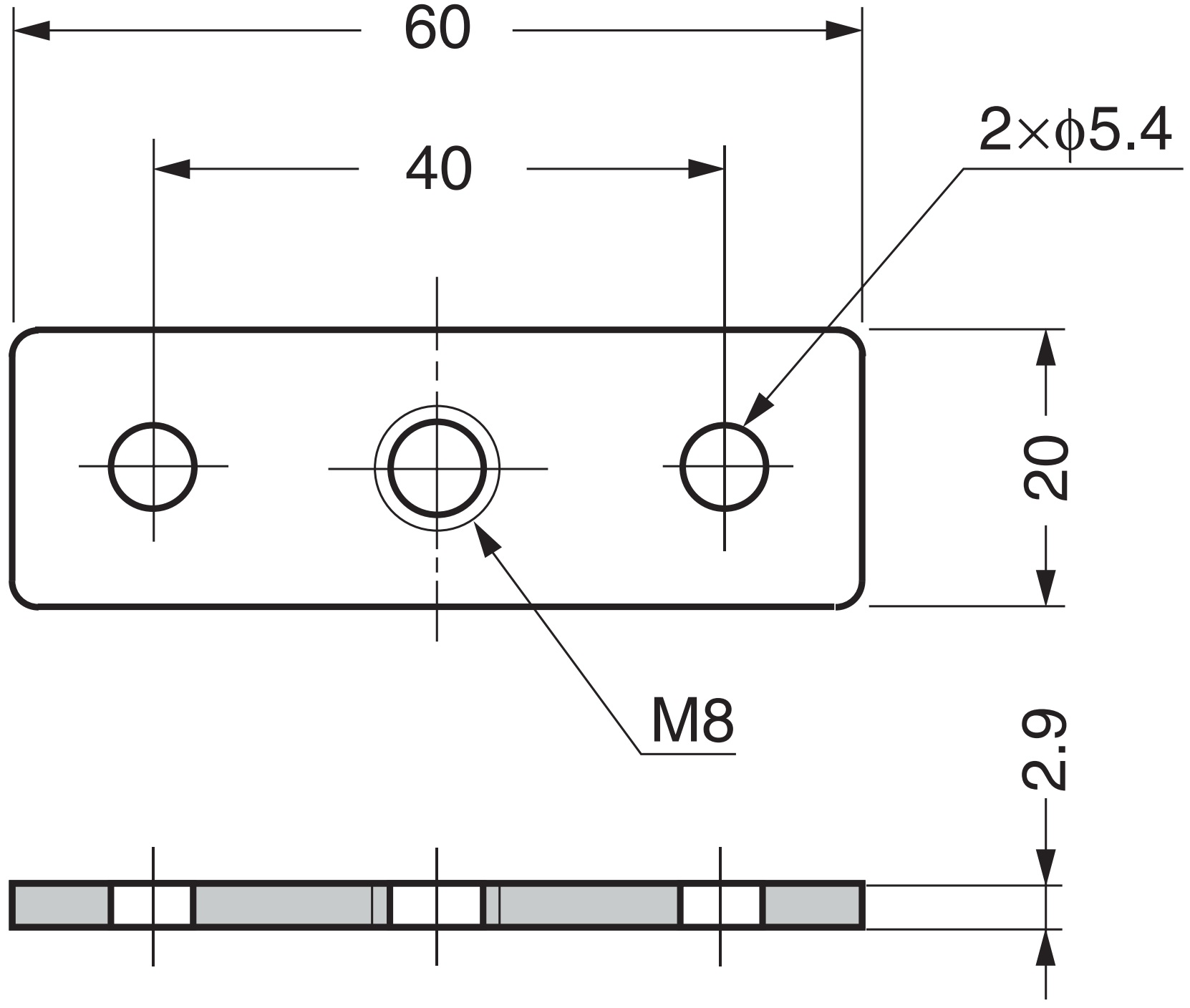

Voor verdere afmetingen en details
zie technische tekening
.
Materiaal:
- De AD-561 aanbouwplaten zijn gemaakt van een massieve zinklegering (ZDC)
Bij de levering inbegrepen:
- 4-delig AD-561 montageplaat gemaakt van massieve zinklegering, zinkchromaat, geel
Artikelnummers van de fabrikant:
- Artikel-id: 200-140-068
- Artikelnummer: AD-561
- EAN-nummer: 4510932840101
Fabrikant: Sugatsune / LAMP® (Japan)
