Beschrijving
20 stuks stabiele excentrische verbinding met flens en klauwbuitenmantel voor plaatdikte 16 mm (5/8″), gemaakt van massief spuitgietzink, oppervlak: vernikkeld, 8470907
Toepassing:
Robuuste excentrische connector voor meubelaansluiting en nog veel meer.
De praktische excentrische verbinder 8470907 is een hoogwaardig, robuust verbindingsstuk voor de meubelbouw en maakt een bijna onzichtbare maar zeer stabiele bevestiging van legborden in korpusmeubels mogelijk.
Het wordt gebruikt voor de vaste en onzichtbare verbinding van karkasonderdelen en is bijzonder geschikt voor planken, kasten en modulaire meubels.
De zichtbare randafdekking zorgt voor een elegante uitstraling met zichtbare voegen, zoals te zien is op de toepassingsfoto.
De excentrische verbinding 8470907 wordt bijvoorbeeld in de onderkant van een plank gestoken en verbonden met een excentrische pen in de zijwand.
Door hem eenvoudig aan te brengen en vast te draaien, ontstaat een nauwsluitende en geforceerde verbinding, die tegelijkertijd de vloer beveiligt tegen tillen.
Door aan de excentriek te draaien, wordt de pen stevig vastgedraaid en wordt de verbinding gestabiliseerd.
Geschikt voor de excentrische pennen 8057205, 8905205, 8905305, 8084001 en 8083901.
Typische toepassing: Invoegen in planken of scheidingswanden met een gat van ⌀20 mm (25/32″), 12,5 mm (31/64″) diep, in combinatie met bijpassende excentrische pennen.
Ideaal voor huis- en kantoormeubilair met een platte verpakking en snelle montage.
De hoogwaardige excentrische verbindingen 8470907 zijn perfect voor o.a.:
- Karkas meubelen
- Planken
- Afwerking interieur
- Winkelinrichting
- Tentoonstelling
- Meubels aansluiting
Technische details:
- Gewicht: 11,4 gram
- Afmetingen: 16 mm (5/8″)
- Eenvoudige installatie, praktisch, stabiel
- Speciaal ontworpen voor 16 mm (5/8″) platen
- Snelle en veilige installatie dankzij klauwverankering
- Optisch schoon dankzij geïntegreerde flens
- Cup boring: ⌀20 mm (25/32″)
- Boordiepte: 12,5 mm (31/64″)
- Montageafstand vanaf de rand (middelste gat): 9,5 mm (3/8″)
- Bevestiging: Met klauwschede – geen lijm of extra fixatie nodig
- vernikkeld
- Zamak (gegoten zink)
- hoge merkkwaliteit van UMAXO®
Oppervlakte:
- Vernikkeld
- Vernikkelde oppervlakken worden gekenmerkt door hun hoge corrosiebestendigheid en duurzaamheid, waardoor ze ideaal zijn voor gebruik in vochtige ruimtes zoals keukens en badkamers
- Ze bieden een elegante, glanzende look die er tegelijkertijd modern en tijdloos uitziet
- Ze zijn ook gemakkelijk schoon te maken, omdat ze vuil en vingerafdrukken minder zichtbaar maken en gemakkelijk schoon te maken zijn
Montage:
- Een gat van ⌀20 mm (25/32″) wordt 12,5 mm (31/64″) diep in de plank geboord; Het midden van het gat bevindt zich op 9,5 mm (3/8″) van de voorrand
- De speciale schroef wordt 8 mm (5/16″) diep in het zij- of middendeel geschroefd
- De plank wordt vervolgens bovenop geplaatst, zodat de behuizing netjes over de schroefkop grijpt

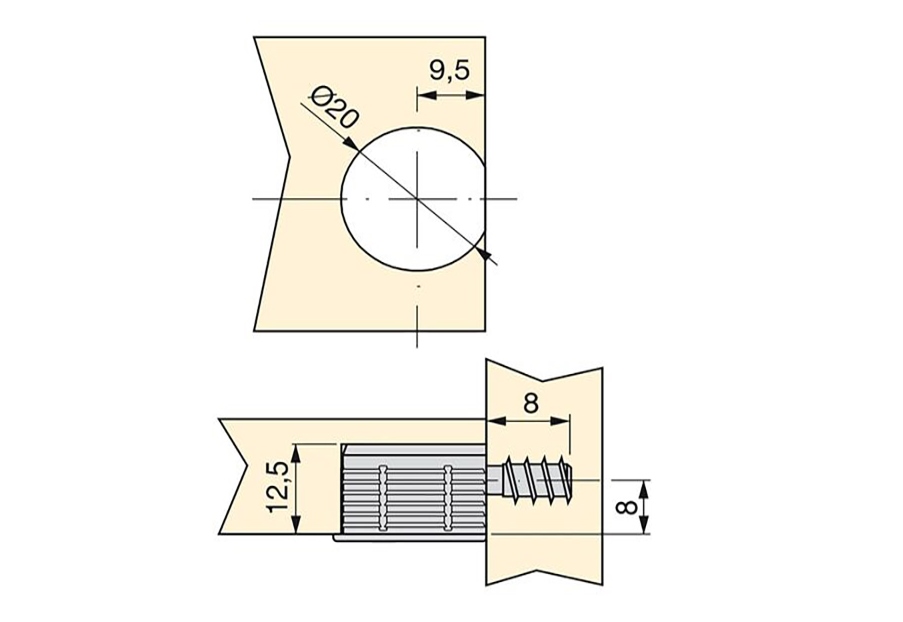

- Door het aandraaien van de klemschroef in de behuizing wordt de vloer krachtig vastgedraaid en tegelijkertijd beveiligd tegen tillen (voor meer details, zie montagetekening)
De afmetingen:
- Buitendiameter van de behuizing: ⌀20 mm (25/32″)
- Breedte kast (onderkant): 22 mm (55/64″) x 20 mm (25/32″)
- Flensdikte boven plaatoppervlak: 1 mm (3/64″)
Voor meer afmetingen en details, zie technische tekening.
Materiaal:
- De excentrische verbindingen 8470907 zijn gemaakt van massief gegoten zink
- Industrieel en meubelbeslag van zamak bieden een hoogwaardige look en feel die duurzaam en waardevol is
- Door hun hoge stabiliteit en corrosiebestendigheid blijven ze ook bij dagelijks gebruik betrouwbaar en roestvrij
- Bovendien zijn ze vaak goedkoper dan massief messing of roestvrijstalen fittingen zonder concessies te doen aan de kwaliteit
Bij de levering inbegrepen:
- 20 stuks excentrische verbinding 8470907 gemaakt van massief gegoten zink, vernikkeld
- De excentrische pennen worden niet meegeleverd en dienen apart besteld te worden
Artikelnummers van de fabrikant:
- Artikel-id: 8470907
- EAN-nummer: 8432393122304
Fabrikant: EMUCA
