Beschrijving
2-delige hoogwaardige veerband, koppel: 12,3 N·m, gemaakt van massief roestvrij staal SUS304 (V2A of 1,4301), oppervlak: natuurlijk (onbewerkt), TH-61SUS-2, maat: 32 mm (1-17/64″)
Toepassing:
Robuuste veerscharnier voor apparatuurkleppen, huisdeuren, afdekkingen en nog veel meer.
Het TH-61SUS-2 veerscharnier ondersteunt het automatisch openen van kleppen en lichte deuren via een geïntegreerde veer in de scharnierpen.
De veerkracht werkt in de richting van het openen en ondersteunt zo het omhoog zwaaien van bewegende componenten.

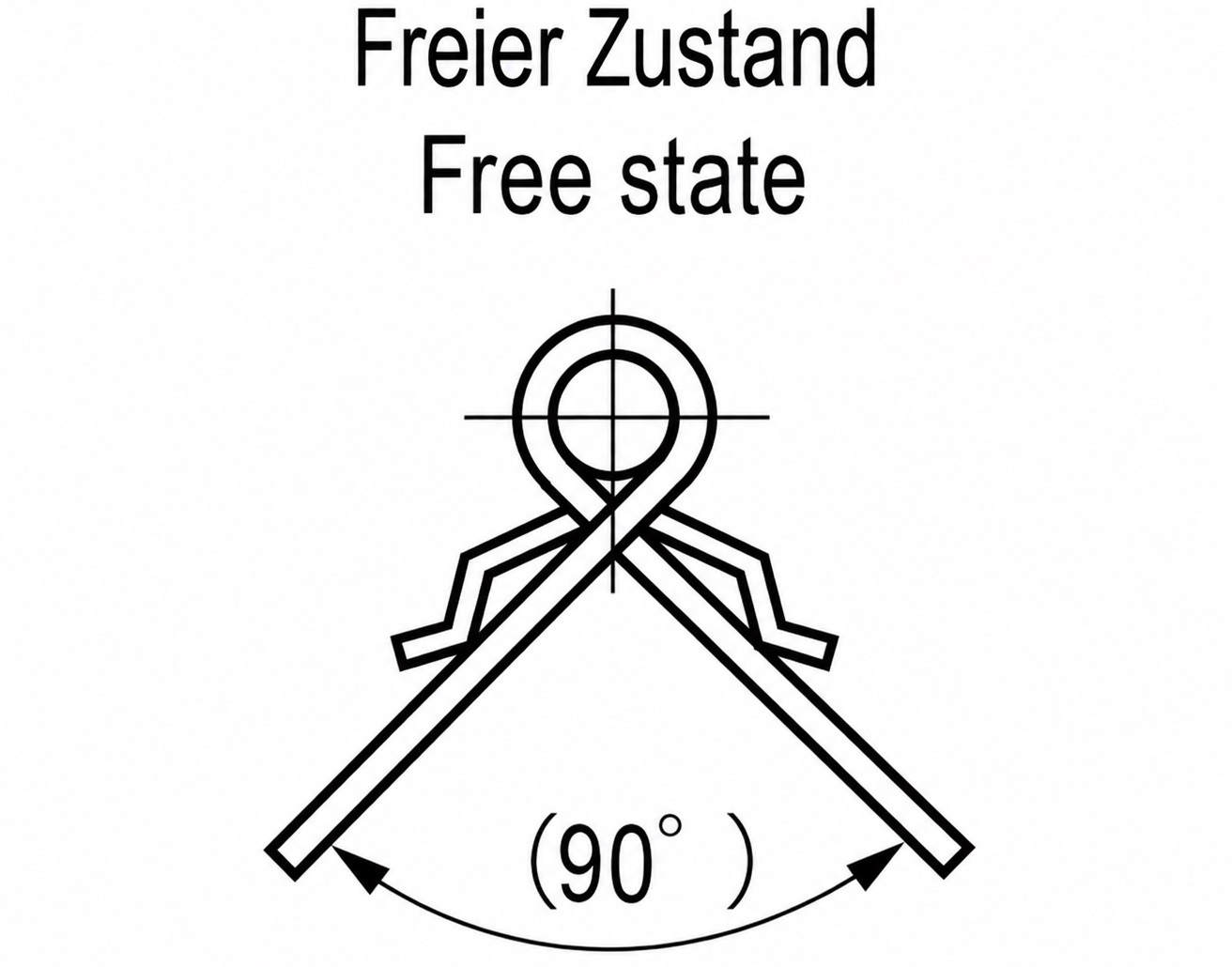

In vrije stand bevindt het scharnier zich op 90°, wat het bijzonder geschikt maakt voor apparatuurkleppen, afdekkingen en deuren van de behuizing.
Volledig gemaakt van SUS304, biedt de constructie een hoge corrosiebestendigheid en is ook geschikt voor veeleisendere bedrijfsomstandigheden.
Vier bevestigingsgaten maken het gemakkelijk en veilig monteren van de schroef mogelijk.
De compacte afmetingen van 32 mm (1-17/64″) x 38 mm (1-1/2″) maken het mogelijk het veerscharnier te integreren in apparaat-, behuizing- en machineontwerpen om ruimte te besparen.
De hoogwaardige TH-61SUS-2 veerscharnieren zijn onder andere perfect voor:
- Onderhoudsluiken
- Machinebehuizingen
- Kantoorapparatuur
- Communicatieapparaten
- Meetinstrumenten
- Apparaatflaps
- Omhulseldeuren
- Covers
Technische details:
- Koppel: 12,3 N·m
- Gewicht: 19 g (voor 2 stukken: 38 g)
- Grootte: 32 mm (1-17/64″)
- Verkrijgbaar in 4 koppels: 1,9 N, 8,8 N, 12,3 N en 12,8 N
- Eenvoudige installatie, stabiel
- Veerkracht in de openingsrichting
- Veer geïntegreerd in de scharnierpen
- Vrije positie op 90°
- 4 bevestigingsgaten
- ⌀3,2 mm (1/8″) bevestigingsgaten
- Materiaaldikte: 1,5 mm (1/16″)
- Compact ontwerp van 32 mm (1-17/64″) x 38 mm (1-1/2″) ontwerp

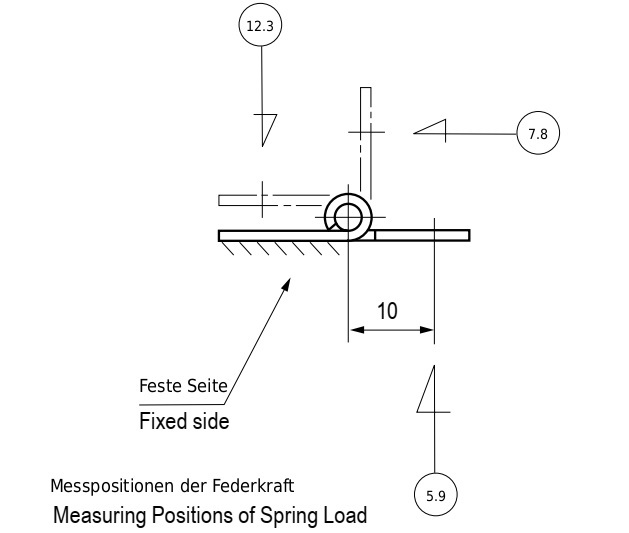

- Referentieveerkracht op positie a: 5,9 N (600 gf)
- Referentieveerkracht op positie b: 7,8 N (800 gf)
- Referentieveerkracht op positie c: 12,3 N (1250 gf)
- Geschikt voor lichte deuren en kleppen
- Natuurlijk (onbewerkt)
- Weerbestendig, roestvrij of corrosiebestendig
- Hoge merkkwaliteit van TOCHIGIYA®
Oppervlakte:
- Natuurlijk (onbewerkt)
- Het materiaaloppervlak blijft zichtbaar en wordt niet bedekt met een extra coating
Montage:
- De bevestiging gebeurt met 4 x M3 pankopschroeven of platte ronde kopschroeven, bij voorkeur gemaakt van roestvrij staal (niet inbegrepen).
- De veerband van de TH-61SUS-2 heeft 4 bevestigingsgaten
- Eerst moeten de bevestigingspunten worden gemarkeerd volgens het gatenpatroon van 20 mm (25/32″) x 26 mm (1-1/32″) en moeten de benodigde montagegaten worden voorbereid
- Het veerscharnier wordt vervolgens met één scharnierblad aan het vaste oppervlak bevestigd en met het andere scharnierblad aan de beweegbare klep of deur
- De installatierichting moet zo worden gekozen dat de veerkracht in de gewenste openingsrichting werkt
- Vier M3 panhead-schroeven of schroeven met ⌀3 mm voor houten oppervlakken zijn geschikt om te bevestigen
- De schroeven worden gelijkmatig aangedraaid zonder dat de scharniervleugels vervormen
- Ten slotte moet de flap meerdere keren worden bewogen en moet het gewenste openingseffect van het veerscharnier worden gecontroleerd (voor meer details, zie montagetekening)
De afmetingen:
- Totale breedte: 32 mm (1-17/64″)
- Totale hoogte: 38 mm (1-1/2″)
- Materiaaldikte: 1,5 mm (1/16″)
- Horizontale gatenafstand: 20 mm (25/32″)
- Middelafstand tussen bovenrand en boring: 6 mm (15/64″)
- Verticale gatenafstand: 26 mm (1-1/32″)
- Bevestigingsgaten: 4 x ⌀3,2 mm (1/8″)
- Hoekstraal: R1,5 mm (1/16″)
- Scharnierpen: ⌀3 mm (1/8″)
- Vrijstaand: 90°

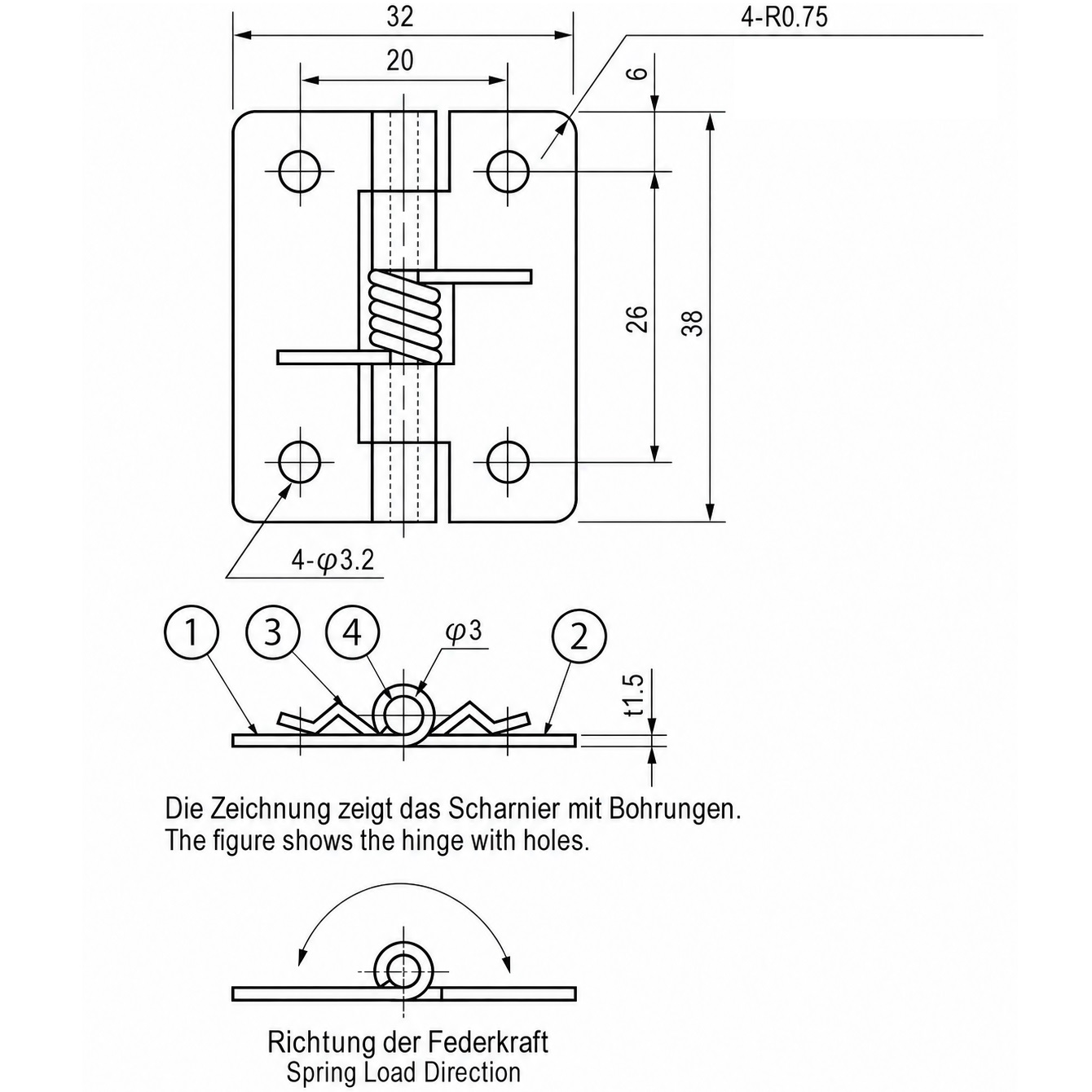

Voor meer afmetingen en details , zie technische tekening.
Materiaal:
- De veerscharnieren van de TH-61SUS-2 zijn gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301)
- SUS304 roestvrij staal wordt gekenmerkt door zijn hoge corrosiebestendigheid en duurzaamheid, wat het ideaal maakt voor gebruik in veeleisende omgevingen
- Daarnaast biedt het een aantrekkelijke interface die zowel modern als eenvoudig te onderhouden is
Bij de levering inbegrepen:

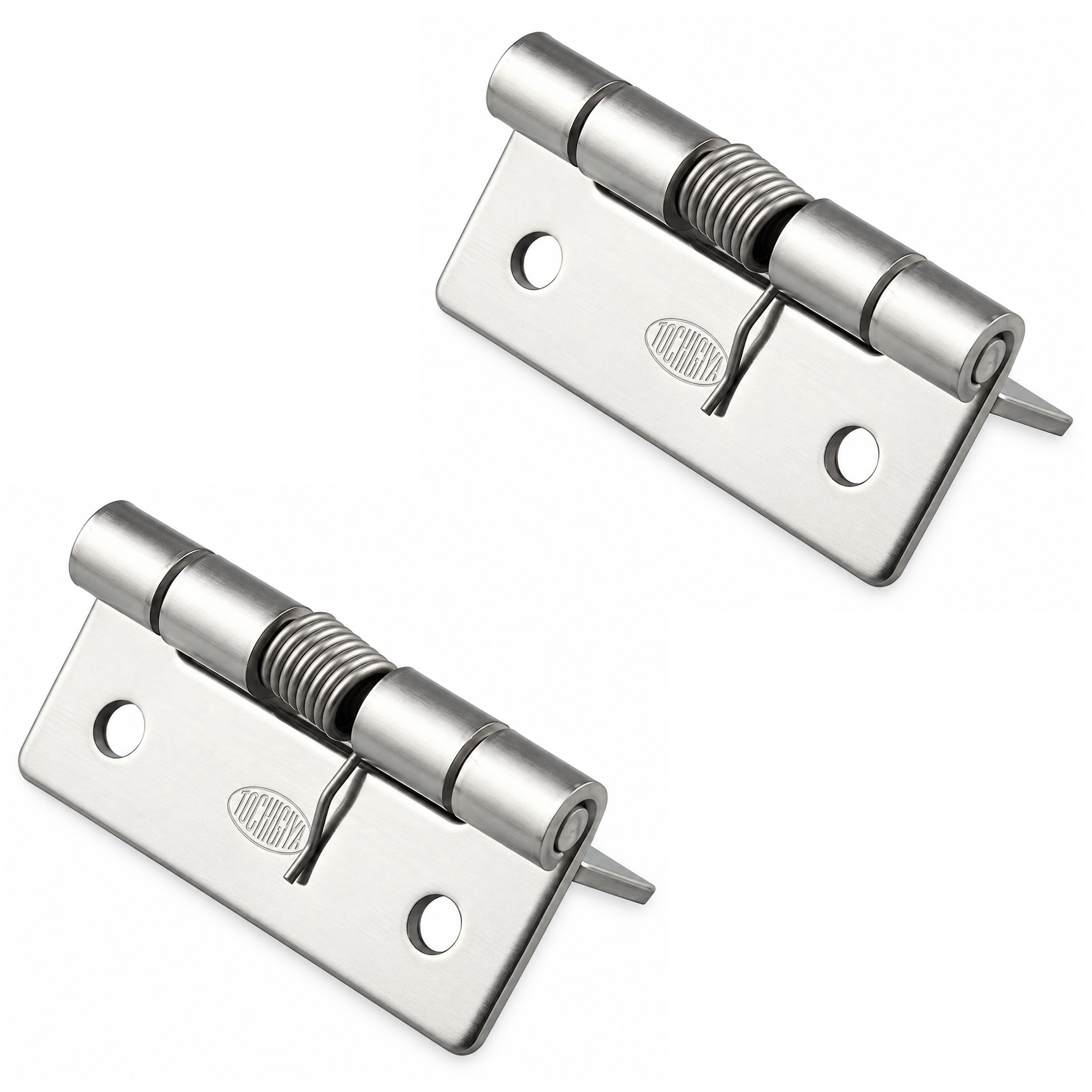

- 2-delige veerscharnier TH-61SUS-2 gemaakt van massief roestvrij staal SUS304, natuurlijk (onbewerkt), 32 mm (1-17/64″)
- Dit item bevat geen montageschroeven
Artikelnummers van de fabrikant:
- Artikel-ID: TH-61SUS-2
Fabrikant: TOCHIGIYA (Japan)
