Beschrijving

2 stuks, hoogwaardige, robuuste plug-in scharnier, gemaakt van massief roestvrijstalen SUS304 (V2A of 1.4301), oppervlak: glanzend gepolijst, B-1006-4 (10578), hoogte: 36 mm (1-27/64″), laadcapaciteit: 3 kg (7 lbs)

Toepassing:

Robuust hefscharnier voor scheepsdeuren, onderhoudsluiken en nog veel meer.

Het loskoppelbare scharnier B-1006-4 (10578) verbindt een deur of klep met het kozijn en maakt een soepele rotatiebeweging mogelijk.

De centraal verdeelde plug-in constructie maakt het mogelijk het bewegende deel te verwijderen onder een openingshoek van 90° of meer zonder de bevestigingsschroeven te demonteren.

Hierdoor kunnen onderhoudswerkzaamheden, schoonmaak en het vervangen van deuren of afdekkingen sneller worden uitgevoerd.

Het SUS304-materiaal biedt een hoge corrosiebestendigheid en is bijzonder geschikt voor vochtige, hygiënisch veeleisende of buitensystemen.

De glanzende trommelpolish zorgt voor een schoon oppervlak en maakt schoonmaken eenvoudiger.

Wanneer het scharnier verticaal in paren wordt gemonteerd, is het ontworpen voor een referentiegewicht van 3 kg (7 lbs).

De hoogwaardige B-1006-4 posterscharnieren zijn onder andere perfect voor:

• Onderhoudsdeur
• Machinekappen
• Voedselverwerkers
• Buitenunits
• Omhulseldeuren
• Besturingskasten
• Dienstkleppen
• Scheepsdeuren
• Onderhoudsluiken

Technische details:

• Gewicht: 14 g (voor 2 stuks: 28 g)
• Laadvermogen (draagvermogen): 3 kg (7 lbs) – voor 2 stukken
• Hoogte: 36 mm (1-27/64″)
• Verkrijgbaar in 5 maten: 30 mm, 36 mm, 40 mm, 50 mm en 64 mm
• Eenvoudige installatie, stabiel
• Afneembare tweedelige constructie
• Materiaaldikte: 1 mm (3/64″)
• 6 verzinkte gaten voor M3-schroeven
• ⌀2 mm (5/64″) scharnierpen
• Geschikt voor binnen- en buitentoepassingen
• RoHS10-conform
• Kan worden losgemaakt vanuit een openingshoek van 90°
• Centraal afscheidbare constructie
• Geschikt voor M3-montageschroeven
• Geschikt voor keuken- en voedseltechnologie
• Geschikt voor maritieme toepassingen
• Compact en vlak ontwerp
• Deur of klep kan worden verwijderd zonder het los te draaien
• Glanzend gepolijst
• Weerbestendig, roestvrij of corrosiebestendig
• Hoge merkkwaliteit van TAKIGEN®

Oppervlakte:

• Glanzend gepolijst
• Glanzende, gepolijste oppervlakken op meubelstukken en onderdelen verbeteren de esthetiek en geven ze een hoogwaardige, elegante uitstraling
• Bovendien maakt het gladde oppervlak het schoonmaken gemakkelijker en zorgt het voor minder hechting van vuil en vuil

Montage:

• De bevestiging gebeurt met 0 stukken M3 verzonken schroeven van roestvrij staal, of 0 stukken verzonken houten schroeven van roestvrij staal (niet inbegrepen).
• Het indrukscharnier B-1006-4 (10578) heeft 6 bevestigingsgaten
• De afstand tussen de bevestigingsgaten is 13 mm (33/64″)
• Allereerst moeten de bevestigingsposities op de deur, flap en het kozijn gemarkeerd zijn en beide scharnierhelften exact uitgelijnd zijn
• Het posterscharnier wordt vervolgens via de 6 montagegaten met M3 verzonken schroeven aan het substraat bevestigd
• Voor hout of houtgebaseerde materialen kunnen verzinkte houtschroeven met een diameter van ⌀3 tot ⌀3,1 mm worden gebruikt
• Daarna worden de twee scharnierhelften met een openingshoek van minstens 90° aan elkaar verbonden
• Tot slot moet worden gecontroleerd of de deur gemakkelijk te bewegen is en of beide scharnierassen precies op elkaar uitgelijnd zijn

De afmetingen:

• Totale hefscharnierhoogte: 36 mm (1-27/64″)
• Breedte: 32 mm (1-17/64″)
• Scharnierpen diameter: ��2 mm (5/64″)

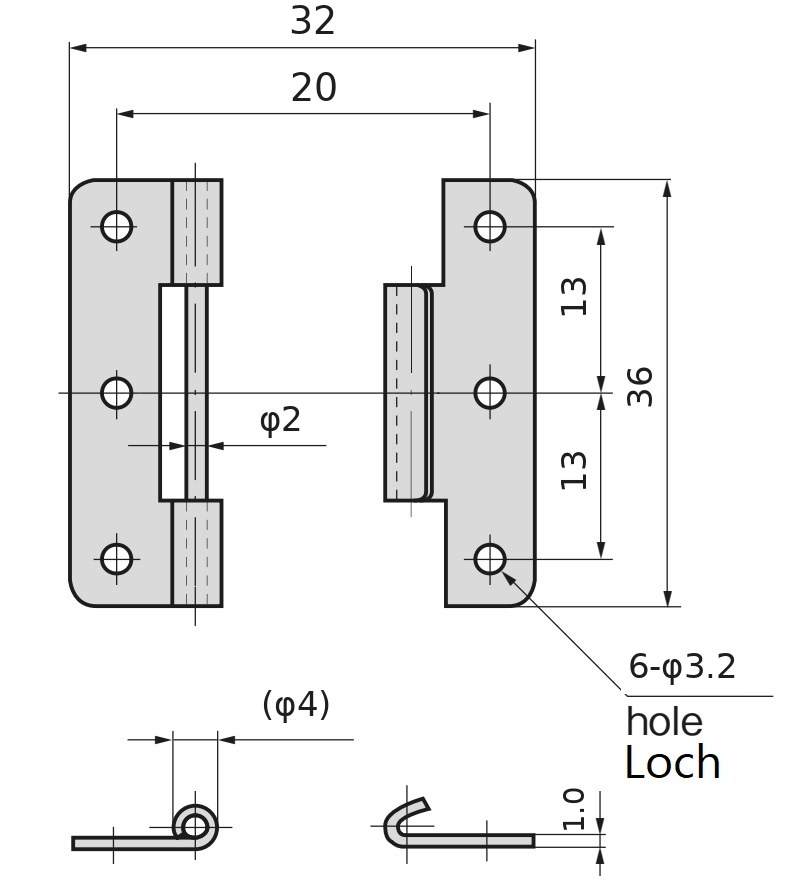

Voor meer afmetingen en details , zie technische tekening.

Materiaal:

• De vlaggenschipscharnieren van de B-1006-4 zijn gemaakt van massief roestvrij staal SUS304 (V2A of 1.4301)
• SUS304 roestvrij staal wordt gekenmerkt door zijn hoge corrosiebestendigheid en duurzaamheid, wat het ideaal maakt voor gebruik in veeleisende omgevingen
• Daarnaast biedt het een aantrekkelijke interface die zowel modern als eenvoudig te onderhouden is

Bij de levering inbegrepen:

• 2 stukken opheffend scharnier B-1006-4 (10578) gemaakt van massief roestvrij staal SUS304, glanzend gepolijst, 36 mm (1-27/64″)
• Dit item bevat geen montageschroeven

Artikelnummers van de fabrikant:

• Artikel-ID: 10578
• Artikelnummer: B-1006-4
• GTIN-nummer (EAN, UPC): 0618455525926

Fabrikant: TAKIGEN (Japan)
