Beschrijving

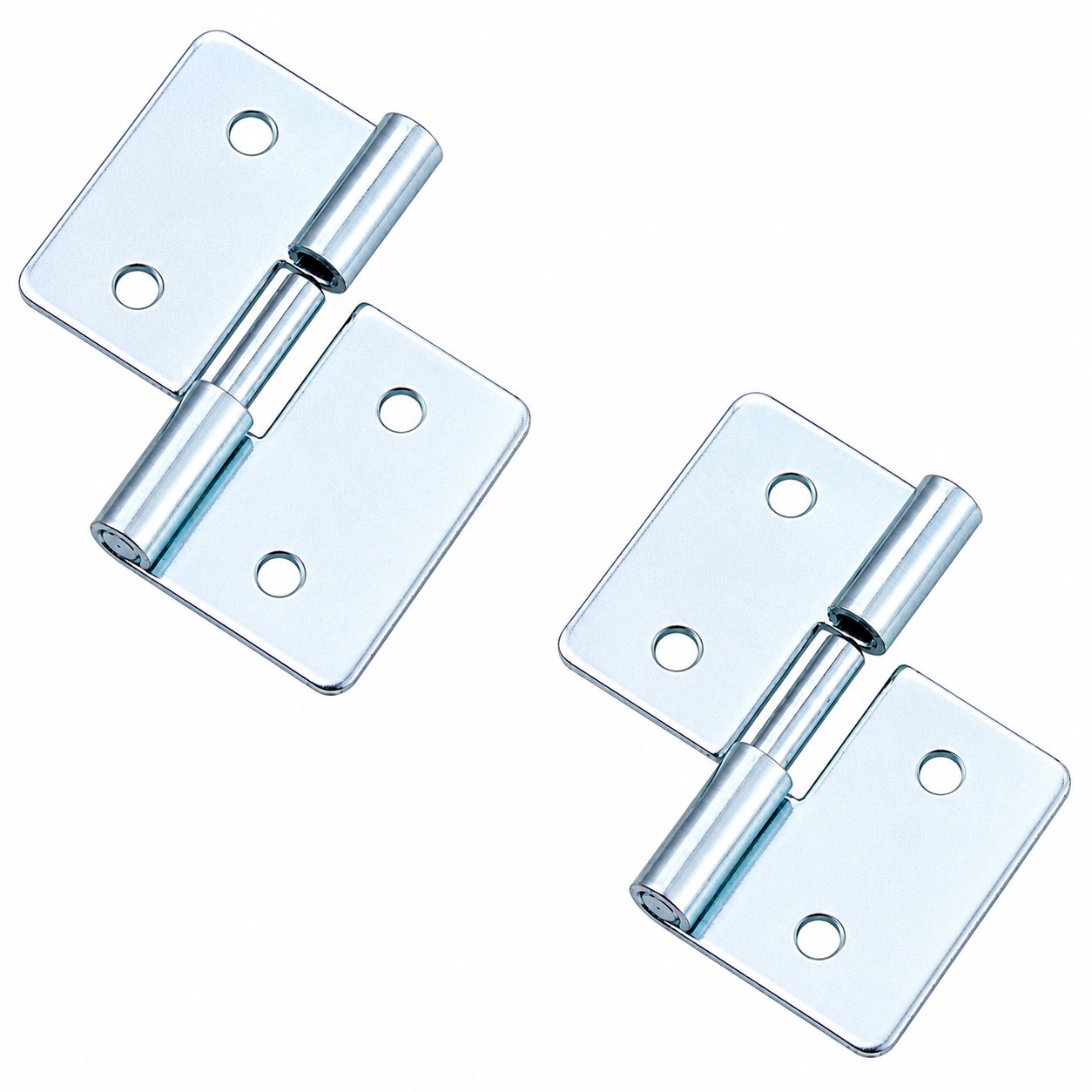

2-delige compacte hijscharnier, gemaakt van robuust staal, oppervlak: gegalvaniseerd, geel, B-56-L (10149), hoogte: 35 mm (1-3/8″), versie: links, laadcapaciteit: 2 kg (5 lbs)
Toepassing:
Robuust plug-in scharnier voor kleine deuren, onderhoudsluiken, elektronische behuizingen en nog veel meer.
Versie: links. Voor linksscharnierende deuren en klepklappen.
De compacte indrukscharnier B-56-L wordt gebruikt voor het verplaatsen van kleine deuren, kleppen en behuizingsdelen.
Dankzij de tweedelige plug-in constructie kan de deur indien nodig van het permanent gemonteerde scharnier worden getild, zonder dat het scharnier hoeft los te draaien.
De linkerversie maakt gericht gebruik mogelijk met deuren en apparatuurkleppen die dienovereenkomstig naar links zijn gescharneerd.
Met een hoogte van slechts 35 mm (1-3/8″), is het scharnier bijzonder geschikt voor compacte apparaatbehuizingen, meetinstrumenten en elektronische en technische apparatuur.
De koudgewalste stalen plaat zorgt voor een stabiele constructie, terwijl het gegalvaniseerde en chromatische oppervlak het staal beschermt tegen corrosie.
Bij gebruik van twee scharnieren die op elkaar zijn gemonteerd, is het B-56-L hefscharnier geschikt voor lichtgewicht deuren met een referentiegewicht van 2 kg.
De hoogwaardige B-56-L posterscharnieren zijn onder andere perfect voor:
- Apparaatbehuizingen
- Audioapparaten
- Communicatieapparaten
- Meetinstrumenten
- Kleine deurtjes
- Onderhoudsluiken
- Huisvesting
Technische details:
- Versie: links
- Gewicht: 8 g (voor 2 stukken: 16 g)
- Laadvermogen (draagvermogen): 2 kg (5 lbs) – voor 2 stukken
- Hoogte: 35 mm (1-3/8″)
- Verkrijgbaar in 2 versies: links (B-56-L) en rechter (B-56-R)
- Eenvoudige installatie, stabiel
- Compact push-in scharnier voor kleine deuren
- Afneembare tweedelige constructie
- De deur of het klepje kan worden verwijderd zonder het scharnier los te draaien
- Materiaaldikte: 0,8 mm (1/32″)
- Oppervlaktebehandeling MFZn-C
- 4 bevestigingsgaten
- ⌀3 mm (1/8″) scharnierpen
- Geschikt voor meetinstrumenten en technische apparaten
- RoHS10-conform
- Gegalvaniseerd, geel
- staal, robuust
- Hoge merkkwaliteit van TAKIGEN®
Oppervlakte:
- Gegalvaniseerd, geel
- Het gegalvaniseerde oppervlak beschermt tegen roest en corrosie
Montage:
- De sluiting gebeurt met schroeven van ongeveer ⌀2,3 tot 2,5 mm, bij voorkeur met een lens of ronde kop (niet inbegrepen)
- Het B-56-L push-in scharnier wordt geplaatst op de deur of flap en het bijbehorende frame of behuizing
- Let op de linkerversie zodat het scharnier is gemonteerd om te passen bij een linker deur- of apparatuurklep
- Ten eerste moeten de posities van de vier montagegaten worden gemarkeerd volgens het gatpatroon
- Afhankelijk van het gebruikte materiaal moeten geschikte bevestigingsgaten of voorbooringen worden geboord
- De twee scharnierhelften worden met geschikte schroeven aan het beweegbare en vaste onderdeel bevestigd
- De scharnierassen van ten minste twee scharnieren die op elkaar gemonteerd zijn, moeten exact uitgelijnd zijn
- Daarna wordt het bewegende deel van bovenaf aan de scharnierpen bevestigd
- Om de deur of klep te verwijderen, wordt deze opgetild en verwijderd van het permanent gemonteerde scharniergedeelte
De afmetingen:
- Totale hoogte van het hijscharnier B-56-L: 35 mm (1-3/8″)
- Totale breedte, uitgevouwen: 24 mm (15/16″)
- Materiaaldikte: 0,8 mm (1/32″)
- Verticale gatenafstand: 19 mm (3/4″)
- Horizontale gatenafstand: 14 mm (35/64″)
- Montagegaten: 4 x ⌀2,5 mm (3/32″)
- Scharnierpen: ⌀3 mm (1/8″)
- Buitendiameter van de scharnierwals: ca. ⌀5 mm

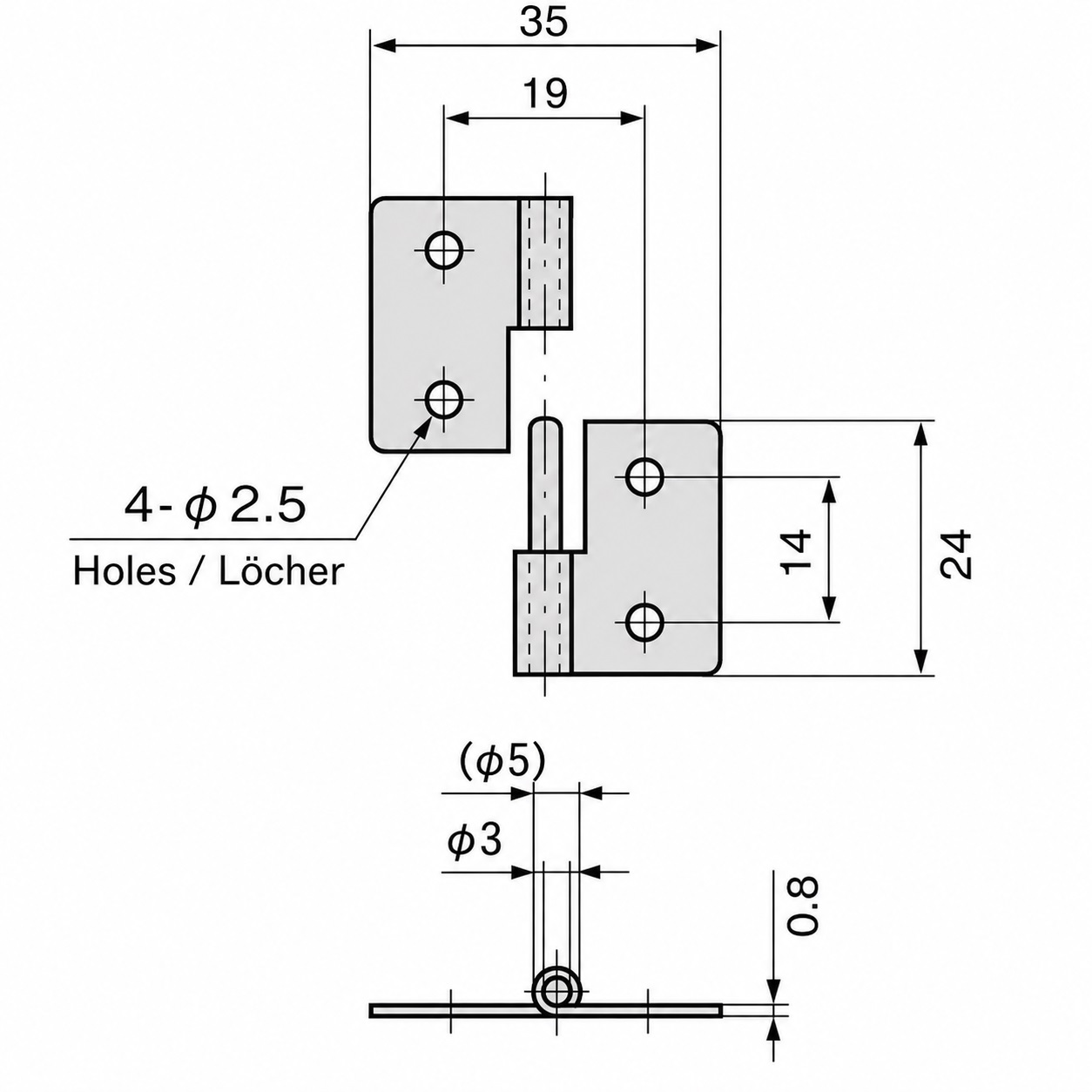

Voor meer afmetingen en details , zie technische tekening.
Materiaal:
- De vlaggenschipscharnieren van de B-56-L zijn gemaakt van robuust staal
- Staal is ideaal voor meubel- en industriële armaturen omdat het zowel robuust als duurzaam is, wat zorgt voor een hoge veerkracht en een lange levensduur van de armaturen
Bij de levering inbegrepen:
- 2-delige plug-in scharnier B-56-L (10149) gemaakt van robuust staal, gegalvaniseerd, geel, 35 mm (1-3/8″), versie: links:
- Dit item bevat geen montageschroeven
Artikelnummers van de fabrikant:
- Artikel-ID: 10149
- Artikelnummer: B-56-L
Fabrikant: TAKIGEN (Japan)
