Beschrijving

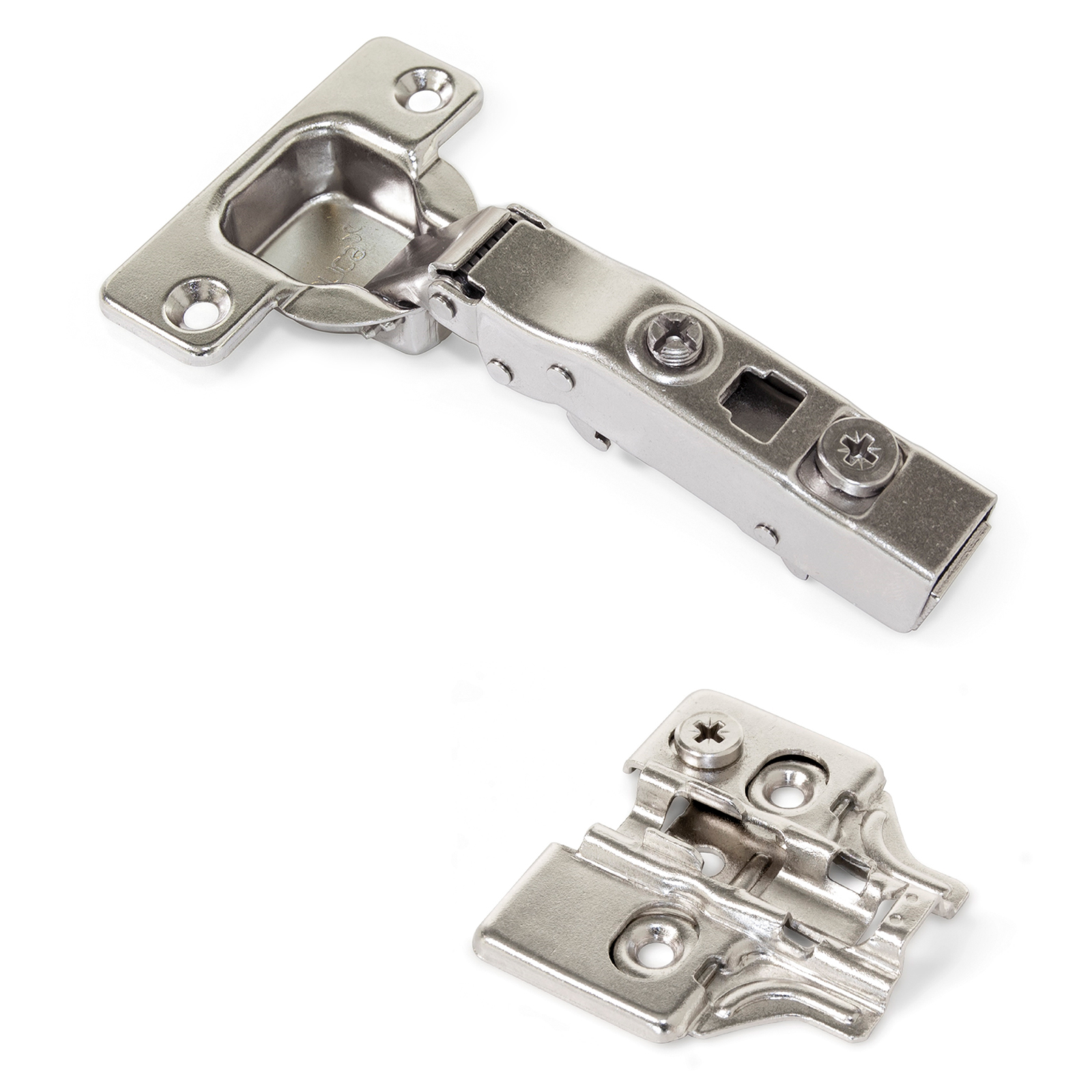

Praktisch potscharnier met softclose, clip-on bevestiging en driedimensionale verstelbaarheid, incl. montageplaat, gemaakt van robuust staal, oppervlak: vernikkeld, 1040007, uitvoering: opbouw (verkrijgbaar)
Toepassing:
Pottenband voor meubels, kasten en nog veel meer.
Rusten betekent dat de deur op het karkas rust, d.w.z. het karkasframe bedekt.
Het 1040007 potscharnier met clip-on bevestiging en geïntegreerde soft-close demping sluit deuren te allen tijde zacht en geruisloos.
De soft-close-technologie beschermt beslag en meubellichamen tegen stoten en verlengt hun levensduur.
Door de driedimensionale verstelbaarheid kunnen openingen tot op de millimeter nauwkeurig zijn zonder ze te verwijderen.
Met een openingshoek van 105° biedt het potscharnier 1040007 brede toegang tot de inhoud van de kast en voorkomt het botsingen met deuren.
De stabiele stalen behuizing met een vernikkeld oppervlak zorgt voor een hoge corrosiebestendigheid.
Dankzij het clip-on systeem kan het cupscharnier 1040007 snel op de meegeleverde montageplaat 1041507 worden geklikt en net zo gemakkelijk weer worden verwijderd.
De hoogwaardige potscharnieren 1040007 perfect aansluiten bij onder andere:
- Woonkamer kasten
- Kasten
- Kantoormeubilair
- Deuren van keukenkasten
- Badkamer kastdeuren
- Meubilair
- Kasten
Technische details:
- Uitvoering: opbouw (aanwezig)
- Gewicht: 119,75 gram
- Grootte: 35 mm (1-3/8″)
- Diepte pot: 11,7 mm
- Eenvoudige installatie, praktisch, stabiel
- Geïntegreerde soft-close demper
- Clip-on bevestiging aan montageplaat
- 3D-verstelling: zijdelings, in hoogte en diepte verstelbaar
- Voor ⌀35 mm (1-3/8″) potboring
- Geschikt voor deurdiktes van 14 mm (35/64 “) tot 24 mm (15/16”)
- Stralingshoek: 105°
- Openen en sluiten met veerondersteuning
- vernikkeld
- Staal (robuust)
- hoge merkkwaliteit van UMAXO®
Oppervlakte:
- Vernikkeld
- Vernikkelde oppervlakken worden gekenmerkt door hun hoge corrosiebestendigheid en duurzaamheid, waardoor ze ideaal zijn voor gebruik in vochtige ruimtes zoals keukens en badkamers
- Ze bieden een elegante, glanzende look die er tegelijkertijd modern en tijdloos uitziet
- Ze zijn ook gemakkelijk schoon te maken, omdat ze vuil en vingerafdrukken minder zichtbaar maken en gemakkelijk schoon te maken zijn
Montage:
- Bevestiging gebeurt met verzonken houtschroef ⌀3,5 x 15 mm schroeven (niet inbegrepen)
- Eerst moet er een kuil met een diameter van 35 mm (1-3/8″) in de deur worden gemaakt
- De afstand tussen de rand van de deur en de rand van het gat is 3 tot 7 mm
- Het potscharnier 1040007 wordt vastgeschroefd met een verzonken houtschroef ⌀3,5 x 15 mm
- De afstand tussen de bevestigingsschroeven is 48 mm (1-57/64″)
- De afstand tussen de bevestigingsschroeven en het midden van de kuil is: 6 mm (15/64″)
- Aan de karkaszijde moet de montageplaat worden bevestigd 1041507

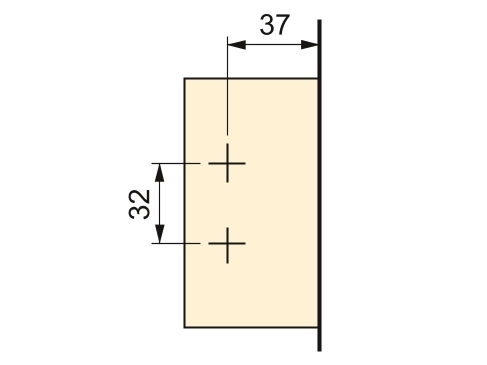

- De montagegaten van de montageplaat zijn 32 mm (1-17/64″) uit elkaar geplaatst
- De afstand tussen de montagegaten van de montageplaat en de rand van de carrosseriewand is 37 mm (1-29/64″)

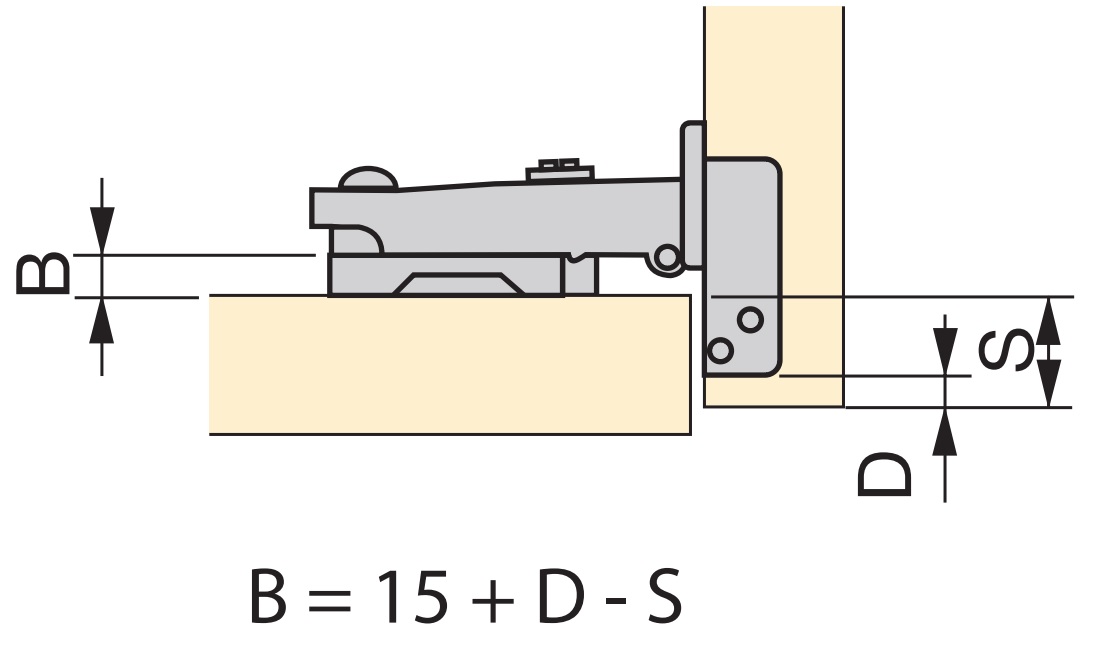

- Het potscharnier wordt vervolgens via een clip op de montageplaat 1040007 geklikt 1041507 bij de levering wordt inbegrepen (voor meer details, zie montagetekening)
De afmetingen:

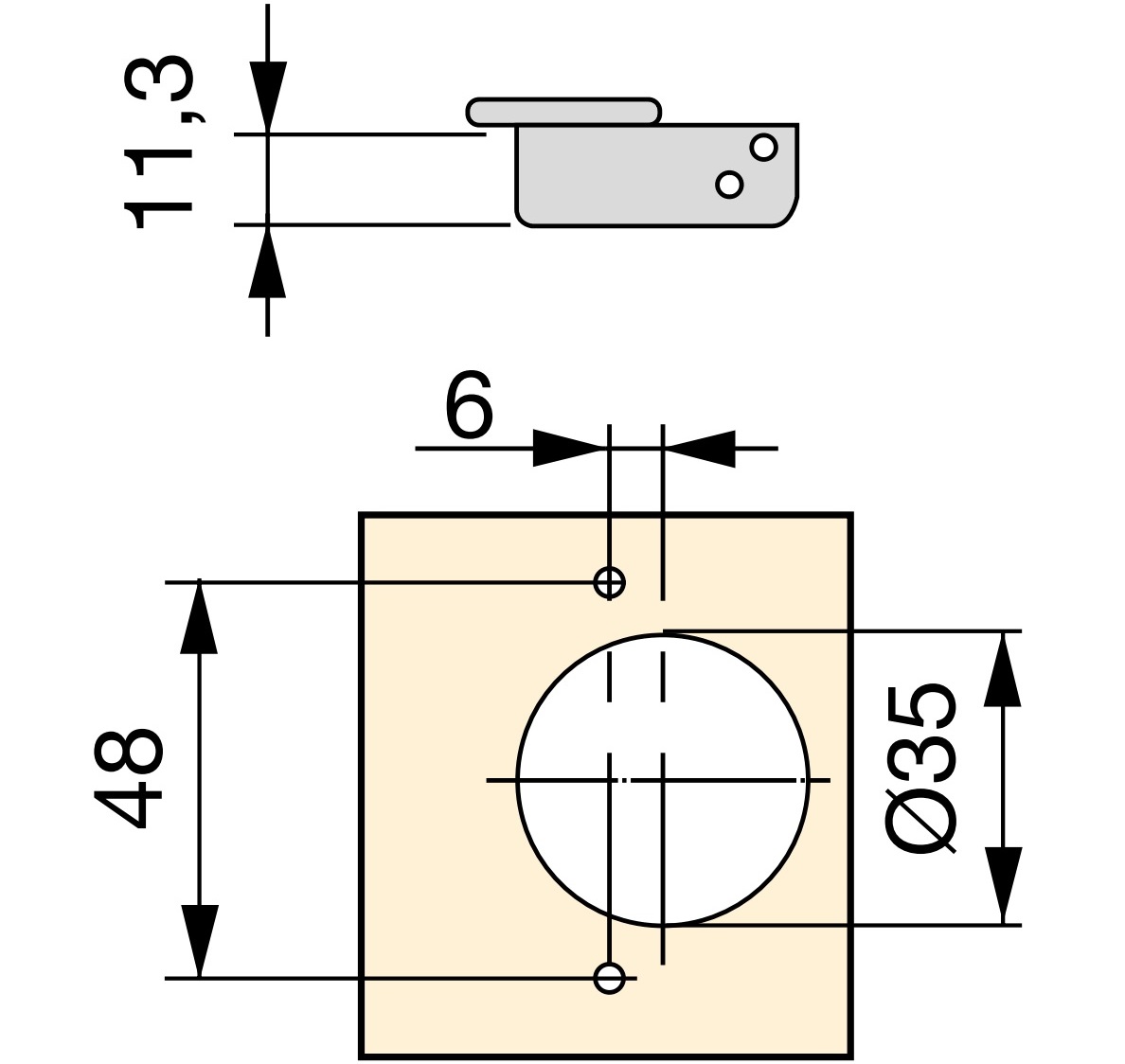

- Potdiameter van de potband 1040007: ⌀35 mm (1-3/8″)
- Boorafstand: 48 mm (1-57/64 “) / 6 mm (15/64”)
- Diepte pot: 11,7 mm
Voor meer afmetingen en details, zie technische tekening.
Materiaal:
- De cupscharnieren 1040007 zijn gemaakt van stevig staal
- Staal is ideaal voor meubelbeslag omdat het zowel robuust als duurzaam is, wat zorgt voor een hoge veerkracht en een lange levensduur van het beslag
Bij de levering inbegrepen:
- 1 stuk cupscharnier 1040007 van robuust staal, vernikkeld, uitvoering: rustend (verkrijgbaar)
- 1 stuk montageplaat 1041507
Aanvullende informatie:
Artikelnummers van de fabrikant:
- Artikel-ID: 1040007 en 1041507
- EAN-nummer: 8432393100821 en 8432393100975
Fabrikant: EMUCA
